お湯床暖房 SLIMFIT

住宅用家庭用ラミネートフロア

概説
MAGNUM SlimFit 10 と SlimFit 12 は、床および壁用の低プロファイル水系暖房システムです。SlimFit 10 は Ø10 mm チューブ用でシステム高さ 12 mm、SlimFit 12 は Ø12 mm チューブ用でシステム高さ 14 mm です。タイルの開放構造によりモルタルやプラスターの付着性が高く、改修工事や主暖房としての使用に適しています。

構造と機能

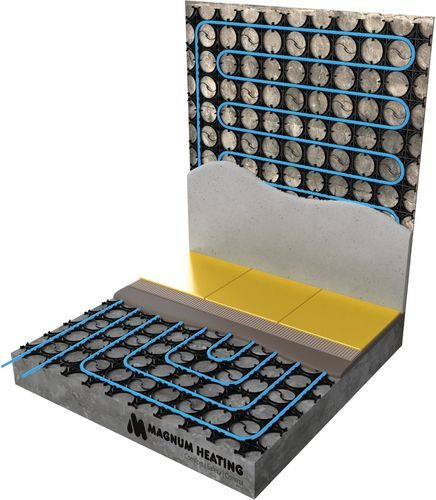

システムは、互いにクリックで接続するプラスチックマット（タイル）で構成されます。暖房用チューブはマットのチャネルにクリップで固定されます。パックは5枚入り：SlimFit 10 — 5枚 60 x 80 cm（2.4 m²）、SlimFit 12 — 5枚 75 x 100 cm（3.75 m²）。

特長

• 非常に低い設置高さで改修に適する。
• タイル、木材、ラミネート、カーペット等の多様な仕上げに対応（仕上げによりセルフレベリングが必要）。
• 壁施工ではプラスターを支持し、冷暖房用途にも使用可能。
• 認証：CE、KOMO、MPA、SKZ。保証：エレメント 2 年、チューブ 50 年。

施工方法
取付（床または壁）

• ドリル径：5–6 mm（下地により調整）。
• アンカープラグ：下地により 5–7 mm。

配管パターン

• 床：逆スパイラル
• 壁：メアンダー（蛇行）

仕上げ

• 床：セルフレベリング材または（砂）セメントモルタル
• 壁：プラスター用モルタル

構成品（SlimFit 12）
Art.nr. W61012 — MAGNUM SlimFit 12 system — 3.75 m² — 5 plates of 75 x 100 cm
Art.nr. W12100 — MAGNUM Tube PE-RT — 100 m — 12 x 1.5 mm
Art.nr. W12300 — MAGNUM Tube PE-RT — 300 m — 12 x 1.5 mm
Art.nr. W90012 — MAGNUM Adaptor / Euroconus connection — 12 x 1.5 x 3/4” mm
Art.nr. W91201 — PUSH connection set for 1x 100 m tube 12 mm
Art.nr. W91202 — PUSH connection set for 2x 100 m tube 12 mm
Art.nr. W91203 — PUSH connection set for 3x 100 m tube 12 mm

構成品（SlimFit 10）
Art.nr. W61024 — MAGNUM SlimFit 10 system — 2.4 m² — 5 plates of 60 x 80 cm
Art.nr. W10080 — MAGNUM Tube PE-RT — 80 m — 10 x 1.3 mm
Art.nr. W10240 — MAGNUM Tube PE-RT — 240 m — 10 x 1.3 mm
Art.nr. W90010 — MAGNUM Adaptor / Euroconus connection — 10 x 1.3 x 3/4” mm (per 2 pieces) steel
Art.nr. W91001 — PUSH connection set for 1x 80 m tube 10 mm
Art.nr. W91002 — PUSH connection set for 2x 80 m tube 10 mm
Art.nr. W91003 — PUSH connection set for 3x 80 m tube 10 mm
Art.nr. W91004 — PUSH connection set for 4x 80 m tube 10 mm

グループと長さに関する情報
チューブ長：SlimFit 10 — 80 m、240 m；SlimFit 12 — 100 m、300 m。ヒーティンググループあたりの最大長：SlimFit 10 = 240 m（3×80 m）、SlimFit 12 = 300 m（3×100 m）。グループあたりの概算最大面積：SlimFit 10 = 24 m²；SlimFit 12 = 37.5 m²。

施工動画
設置手順、配管の固定、仕上げを示すステップバイステップ動画（MAGNUM SlimFit 施工動画参照）が利用可能です。

仕様 / 技術特性

• ブランド: MAGNUM
• シリーズ / 型番: SlimFit（10 と 12 のバリアント）
• システム種別: 水系（床/壁）
• 設置高さ: 12 mm（SlimFit 10）および 14 mm（SlimFit 12）（チューブ含む）
• 総取り付け高さ: 約 15–20 mm（10）；約 17–22 mm（12）
• エレメント寸法: 800×600 mm（10）；1000×750 mm（12）
• コンポーネント寸法: 200×200 mm（10）；250×250 mm（12）
• パック面積: 2.4 m²（5 エレメント）10；3.75 m²（5 エレメント）12
• チューブ互換性: Ø10 mm（10）；Ø12 mm（12）
• チューブ間隔（中心間）: 100 mm（10）；125 mm（12）
• 適合仕上げ: タイル、木材（セルフレベリング要）、PVC ラミネート（セルフレベリング要）、カーペット（セルフレベリング要）
• 認証: CE、KOMO、MPA、SKZ
• 保証: エレメント 2 年；チューブ 50 年

技術的詳細

• SlimFit 10 エレメント L×W: 800 × 600 mm（4×3 コンポーネント）；コンポーネント 200 × 200 mm；エレメント当たり面積 0.48 m²；パック 2.4 m²（5 エレメント）
• SlimFit 12 エレメント L×W: 1000 × 750 mm（4×3 コンポーネント）；コンポーネント 250 × 250 mm；エレメント当たり面積 0.75 m²；パック 3.75 m²（5 エレメント）
• システム設置高さ: 12 mm（10）；14 mm（12）
• 総取り付け高さ: 約 15–20 mm（10）；17–22 mm（12）
• チューブ中心間距離: 100 mm（10）；125 mm（12）
• 推奨ドリルサイズ: 5–6 mm；アンカープラグ: 5–7 mm
