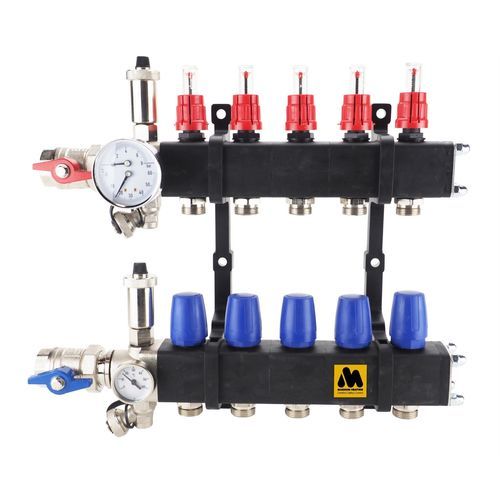

低温マニホールド OPEN LT

製品説明
MAGNUM Premium Composite Open LT 分配器は、ねじ棒で連結された個別の複合素材要素で構成されています。要素はガラス繊維強化ポリアミド複合材料で低温・高温に適しています。二重壁構造により断熱層が形成され、結露を抑制するため、暖房および冷房用途に適しています。ヒートポンプとの組み合わせでの採用が一般的です。標準装備：一次側1"ボールバルブ、追い炊き用自動エアベント2個、給排水バルブ2個、バイメタル温度計、サーモマノメーター。

利用可能なモデル / 寸法
品番 | 説明 | 寸法
W50002 | MAGNUM Premium Composite Open LT 2グループ | 265 x 375 x 125 mm
W50003 | MAGNUM Premium Composite Open LT 3グループ | 320 x 375 x 125 mm
W50004 | MAGNUM Premium Composite Open LT 4グループ | 375 x 375 x 125 mm
W50005 | MAGNUM Premium Composite Open LT 5グループ | 430 x 375 x 125 mm
W50006 | MAGNUM Premium Composite Open LT 6グループ | 485 x 375 x 125 mm
W50007 | MAGNUM Premium Composite Open LT 7グループ | 540 x 375 x 125 mm
W50008 | MAGNUM Premium Composite Open LT 8グループ | 595 x 375 x 125 mm
W50009 | MAGNUM Premium Composite Open LT 9グループ | 650 x 375 x 125 mm
W50010 | MAGNUM Premium Composite Open LT 10グループ | 705 x 375 x 125 mm
W50011 | MAGNUM Premium Composite Open LT 11グループ | 760 x 375 x 125 mm
W50012 | MAGNUM Premium Composite Open LT 12グループ | 815 x 375 x 125 mm
W50013 | MAGNUM Premium Composite Open LT 13グループ | 870 x 375 x 125 mm
W50014 | MAGNUM Premium Composite Open LT 14グループ | 925 x 375 x 125 mm
W50015 | MAGNUM Premium Composite Open LT 15グループ | 980 x 375 x 125 mm

用途
セントラルヒーティングボイラー | V
ヒートポンプ | V
太陽熱（蓄熱タンク併用） | V
ペレットストーブ | V
地域熱供給（集中暖房） | V

仕様（標準装備品）
吸込み側バルブ | V
吸込み側サーモスタット | X
ポンプ | X
流量計 | V
温度計 | V
圧力計 | V
エアベント | V
戻り側バルブ | V
戻り側RTL弁 | X
混合量調整弁 | X
往復の間の遮断弁 | X
検査 | CE

技術的詳細

• 個別の複合要素から構成、10年間本体保証
• M30x1.5のサーモスタティックグループ弁はMAGNUMアクチュエータに適合
• 各グループにプロフェッショナル流量計（0–2.5 L/min）を装備（Camflux）
• グループ接続は3/4"ユーロコーン対応
• 一次接続は1"でボールバルブにより閉止可能
• 取付け金具を標準付属
• 吸込み側：赤ハンドル1"ボールバルブ
• 流量計 Camflux 2.5 L/min – 1/2"
• バイメタル温度計付属
• 自動エアベント ニッケルメッキ 1/2" + Oリング
• 戻り側：青ハンドル1"ボールバルブ

梱包内容

• 組立報告書
• 設置説明書
• 保証書
• MAGNUM Premium Composite Open LT 分配器本体

保証
MAGNUM Premium Composite Open LT：本体10年、付属品2年の保証。

特長 / 技術仕様

• 材質：ガラス繊維強化ポリアミド複合材料
• 二重壁構造による断熱層（結露低減）
• 暖房および冷房用途に適合、ヒートポンプとの併用が一般的
• 標準装備：一次・戻り側1"ボールバルブ、2個の自動エアベント、2個の給排弁、バイメタル温度計、サーモマノメーター
• 各グループの流量計：プロフェッショナルなCamfluxユニット、範囲0–2.5 L/min
• グループ接続：3/4"ユーロコーン対応
• 一次接続：1"（ボールバルブで閉止可能）
• 取付金具付属
• 保証：本体10年、付属品2年
