お湯床暖房 DRYFLOOR

住宅用ラミネートフロア発泡ポリスチレンパネル

製品概要

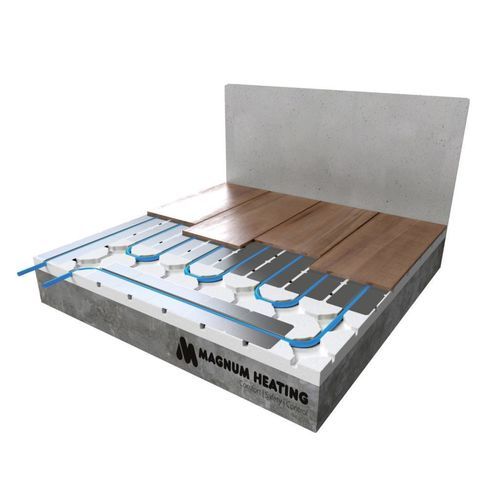

MAGNUM DryFloor システムは、施工高さが制限される場合や床下地の支持力が低い場合（例：木質下地）に適した乾式床暖房システムです。本システムはプロファイル成形された EPS 断熱パネルの上に、熱を床面に拡散するアルミ製オメガプロファイルを配置し、暖房管を収める構成です。

主な特長

• システム高さ：25 mm（乾式工法）
• アルミ製オメガプロファイルが床面へ熱を拡散；熱伝導率：80 W/mK
• 従来のモルタル系と比べて応答速度が速い
• 断熱パネル使用時の推奨管径：14 mm
• 目安：1 m² あたり約 8 本のアルミプロファイル
• 施工前に下地を安定・平滑・清掃しておく必要あり

製品バリエーション / 品目
Art.nr. | 説明 | m² | 寸法
W62075 | MAGNUM DryFloor 25 mm | 7.5 m² | 100 x 75 cm
W62901 | アルミ製オメガプロファイル 14 mm | | 1000 x 120 x 0.4 mm

配管（例）
Art.nr. | 説明 | m | 寸法
W14100 | MAGNUM Tube PE-RT | 100 m | 14 x 2 mm
W14120 | MAGNUM Tube PE-RT | 120 m | 14 x 2 mm
W14240 | MAGNUM Tube PE-RT | 240 m | 14 x 2 mm
W14600 | MAGNUM Tube PE-RT | 600 m | 14 x 2 mm

付属品
Art.nr. | 説明 | 寸法
W90014 | アダプター / ユーロコーン接続 | 14 x 2 x 3/4” mm

仕様（概要）

• システム種別：水系床暖房（乾式工法）
• システム高さ：25 mm
• 最小設置高さ：25 mm
• システム幅：20 cm から
• 施工方式：フローティング（置床）
• 出力：可変
• 湿潤箇所対応：可
• タイル：対応（Fermacell 最低 12 mm と併用）
• 木質床：対応
• （PVC）ラミネート：対応（Fermacell 最低 12 mm と併用）
• カーペット：対応（Fermacell 最低 12 mm と併用）
• 認証：CE
• 保証：2 年（パネル・プロファイル）；チューブは最長 50 年

保証

• MAGNUM 断熱パネルおよびプロファイル：2 年
• MAGNUM チューブ：50 年（初の 10 年は付随損害含む保証）

技術仕様
EPS 断熱パネル

• パネル有効面積：0.75 m²（1000 x 750 mm）
• 梱包枚数：10 枚（7.5 m²）
• 公称厚さ：25 mm
• 管間隔（メイン暖房）：125 mm
• 回路あたり最大管長：100 m
• 熱伝導率（DIN V 4108‑10）：0.035 W/mK
• 熱抵抗：0.71 m²K/W
• 圧縮応力（10 % 圧縮時）：150 kPa
• 引張荷重：60 kPa
• 熱変形温度：最大 80 °C
• 耐火性能（EN 13501）：クラス E
• 建築材料クラス（DIN 4102）：B1
• 材質：EPS 発泡スチロール硬質フォーム（CFC フリー）
• 適合規格：EN 13163、DIN V 4108‑10

アルミ製オメガプロファイル

• プロファイル寸法：1000 x 120 x 0.4 mm
• 熱伝導率：80 W/mK
• 必要本数の目安：1 m² あたり約 8 本

技術仕様（概要）

• 製品名：MAGNUM DryFloor
• システム高さ：25 mm
• システム種別：水系床暖房、乾式工法
• 断熱パネル寸法：100 x 75 cm（有効面積 0.75 m²）
• プロファイル：アルミ製オメガプロファイル（1000 x 120 x 0.4 mm）
• 推奨管径：14 mm
• 管間隔：125 mm
• 回路あたり最大管長：100 m
• 認証：CE
• 保証：パネル・プロファイル 2 年；チューブは最大 50 年（初の 10 年は付随損害含む保証）
