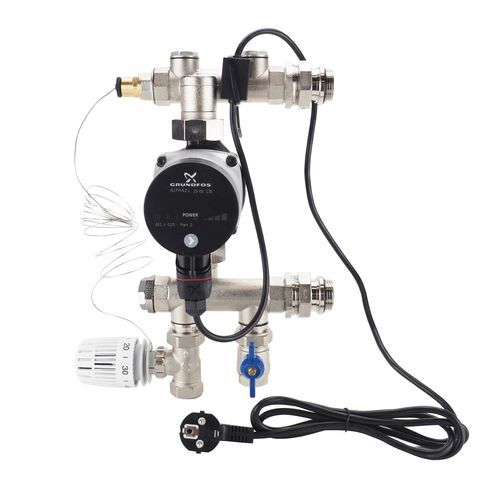

壁取り付け式暖房調節器 W90002

床暖房用

製品概要 W90002 ポンプおよび温度調節器は、MAGNUM Premium Stainless Steel Open LT および MAGNUM Premium Plastic Open LT マニホールドを高温対応の床暖房システムに適合させます。本装置は熱源からの温水を混合し、床暖房回路に必要な供給温度を生成します。標準で省エネルギーの A-Label ポンプ ALPHA2 L を装備しています。

品番 Art.nr. — 説明
W90002 — ポンプ／温度調節器（A-Label ポンプ ALPHA2 L 搭載）

適合

• Basic Steel — X
• Front Steel — X
• Premium Plastic Pro — X
• Premium Stainless Steel Open LT — V
• Premium Plastic Open LT — V

仕様

• 給水側弁 — V
• 給水側サーモスタット — V
• ポンプ — V
• 流量計 — X
• 温度計 — X
• 圧力計 — X
• エアベント — V
• 戻り側弁 — V
• 戻り側RTL弁 — X
• 制御弁の混合量 — V
• 供給と戻りの間の遮断弁 — X

技術的詳細

• 3/4 in サーモスタット式混合弁
• 温度制御用の浸漬式バルブブローブを備えたサーモスタットノブ
• A-Label ポンプ ALPHA2 L 同梱
• 3/4 in 二分割ボールバルブ（青ハンドル）
• LTV マニホールド用バルブインサート
• MAGNUM マニホールドへ直接接続できるフレキシブル継手およびOリングでプレマウント済み
• ポンプ操作用のプラグおよび端子付き 3 m 電源ケーブル（3×1.5 mm）を含む
• 多用途接続用のエルボー付属

パッケージ内容

• ポンプ／温度コントローラー W90002
• 保証書
• 取付説明書

保証 本体は10年保証、付属品は2年保証。

技術仕様

• 品番: W90002
• ポンプ: A-Label ALPHA2 L, 230V/50Hz, 省エネ・可変速
• 混合弁: 2方弁、設定範囲 5-60°C
• 安全機能: 最大温度制御用の浸漬式ブローブ
• ボールバルブ: 3/4 in 二分割
• 接続: MAGNUM への直接接続用にプレマウント済み（フレキシブル継手、Oリング）
• 電源: 3 m ケーブル、3×1.5 mm、プラグおよび端子付き
• 互換性: MAGNUM Premium Stainless Steel Open LT および MAGNUM Premium Plastic Open LT
