お湯床暖房 HEATBOARD W住宅用ラミネートフロア発泡ポリスチレンパネル
お気に入りに追加する
商品比較に追加する
特徴
- 供給
- お湯
- 分野
- 住宅用
- その他の特徴
- 発泡ポリスチレンパネル, ラミネートフロア
詳細
概要

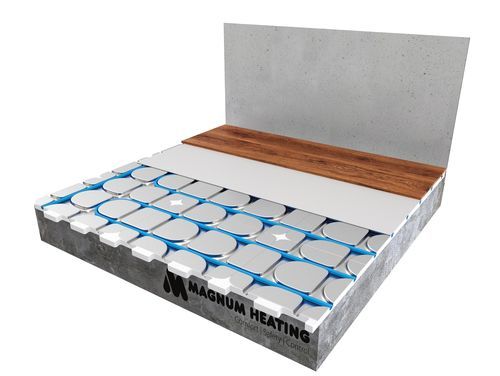

厚さ18mmの水系床暖房システム MAGNUM HeatBoard W は、フローティングの木床、フローリング（パーケット）、ラミネート床の下に直接施工可能です。乾燥した室内専用で、改修に適しています。
用途
MAGNUM HeatBoard W は硬質で乾燥した床材（ラミネート、木材、パーケット）に適しています。柔らかい床材（カーペット）の場合は、加熱システムと床材の間にあらかじめ MAGNUM DuoBoard を設置してください。
施工の容易さ
システムボードはパズルのように組み合わせることができ、カッターナイフで簡単に切断できます。12 mm の MAGNUM Tube 床暖房チューブは固定してはめ込めます。チューブ間隔は固定で125 mmです。1 m²あたり約8 mの MAGNUM Tube が必要です。上層床材は付属のフェルト層の上に施工できます。下地は安定し、平坦で清潔である必要があります。
梱包内容
注意
12 mm MAGNUM Tube、マニホールド、必要な接続継手、および場合によっては DuoBoard は別途注文してください。
品番
Art.nr. | Description | m² | Dimensions
W63010 | MAGNUM Heatboard 18 mm | 4,8 m² | 770 x 520 mm のプレート13枚
オプション
Art.nr. | Options | m | Dimensions
W12100 | MAGNUM Tube PE-RT | 100 m | 12 x 1,5 mm
W12300 | MAGNUM Tube PE-RT | 300 m | 12 x 1,5 mm
W90012 | MAGNUM Adaptor / Euroconus connection | | 12 x 1,5 x 3/4” mm
W91201 | PUSH connection set for 1 x 100 m tube 12 mm | |
W91202 | PUSH connection set for 2 x 100 m tube 12 mm | |
W91203 | PUSH connection set for 3 x 100 m tube 12 mm | |
430030 | DuoBoard 2 x 4 MDF plates | 2,88 m² | 1200 x 600 x 3 mm BaseBoard / 4 mm TopBoard
仕様（概要）
システム種別 | システム高さ | システム幅 | 最小設置高さ | 施工方法 | チューブ間隔 | 湿潤エリア対応 | タイル | 木材 | （PVC）ラミネート | カーペット | 認証 | 保証
水系 | 18 mm | 20 cm 以上 | 18 mm | フローティング | 固定125 mm | X | V（Knauf or Fermacell 最小12mm併用） | V | V（PVCはDuoBoard併用） | V（DuoBoard併用） | CE | 2年
技術仕様（主要値）
特徴 / 技術仕様
厚さ18mmの水系床暖房システム MAGNUM HeatBoard W は、フローティングの木床、フローリング（パーケット）、ラミネート床の下に直接施工可能です。乾燥した室内専用で、改修に適しています。
用途
MAGNUM HeatBoard W は硬質で乾燥した床材（ラミネート、木材、パーケット）に適しています。柔らかい床材（カーペット）の場合は、加熱システムと床材の間にあらかじめ MAGNUM DuoBoard を設置してください。
施工の容易さ
システムボードはパズルのように組み合わせることができ、カッターナイフで簡単に切断できます。12 mm の MAGNUM Tube 床暖房チューブは固定してはめ込めます。チューブ間隔は固定で125 mmです。1 m²あたり約8 mの MAGNUM Tube が必要です。上層床材は付属のフェルト層の上に施工できます。下地は安定し、平坦で清潔である必要があります。
梱包内容
- 13枚（4.8 m²）
- フェルト層（5 m²）
- アルミテープ（ロール）
- 保護手袋
注意
12 mm MAGNUM Tube、マニホールド、必要な接続継手、および場合によっては DuoBoard は別途注文してください。
品番
Art.nr. | Description | m² | Dimensions
W63010 | MAGNUM Heatboard 18 mm | 4,8 m² | 770 x 520 mm のプレート13枚
オプション
Art.nr. | Options | m | Dimensions
W12100 | MAGNUM Tube PE-RT | 100 m | 12 x 1,5 mm
W12300 | MAGNUM Tube PE-RT | 300 m | 12 x 1,5 mm
W90012 | MAGNUM Adaptor / Euroconus connection | | 12 x 1,5 x 3/4” mm
W91201 | PUSH connection set for 1 x 100 m tube 12 mm | |
W91202 | PUSH connection set for 2 x 100 m tube 12 mm | |
W91203 | PUSH connection set for 3 x 100 m tube 12 mm | |
430030 | DuoBoard 2 x 4 MDF plates | 2,88 m² | 1200 x 600 x 3 mm BaseBoard / 4 mm TopBoard
仕様（概要）
システム種別 | システム高さ | システム幅 | 最小設置高さ | 施工方法 | チューブ間隔 | 湿潤エリア対応 | タイル | 木材 | （PVC）ラミネート | カーペット | 認証 | 保証
水系 | 18 mm | 20 cm 以上 | 18 mm | フローティング | 固定125 mm | X | V（Knauf or Fermacell 最小12mm併用） | V | V（PVCはDuoBoard併用） | V（DuoBoard併用） | CE | 2年
技術仕様（主要値）
- 規格による表示: EPS-EN13163-T2-L2-S2-P2-DLT(1)5-CS(10)150
- 公称厚さ dL: 17 mm
- 熱伝導率係数: 0.036 W/mK（DIN V 4108-10）
- 熱抵抗: 0.33 m²K/W
- 圧縮応力: 150 kPa（10% 圧縮時）
- 引張荷重: 45 kPa
- 耐熱性: < 80°C
- 適用範囲: DIN 4108-10 による DEO
- 燃焼挙動: EN 1350 によるクラス E
- 建築材料分類: DIN 4102 による B2
- 材料: EPS ポリスチレン硬質フォーム（CFKフリー）
- 適用規格: EN 13163、DIN V 4108-10
特徴 / 技術仕様
- システム種別: 水系
- システム高さ: 18 mm
- システム幅: 20 cm 以上
- 最小設置高さ: 18 mm
- 施工方法: フローティング
- チューブ間隔: 固定125 mm
- 湿潤エリア対応: いいえ
- タイル対応: はい（Knauf or Fermacell 最小12mm併用）
- 木材対応: はい
- （PVC）ラミネート対応: はい（DuoBoard併用）
- カーペット対応: はい（DuoBoard併用）
- 認証: CE
- 保証: 2年
- 熱伝導率: 0.036 W/mK
- 熱抵抗: 0.33 m²K/W
- 圧縮応力: 150 kPa（10% 圧縮時）
- 耐熱性: < 80°C
- 材料: EPS ポリスチレン硬質フォーム（CFKフリー）
