耐腐食性マニホールド PREMIUM

概要

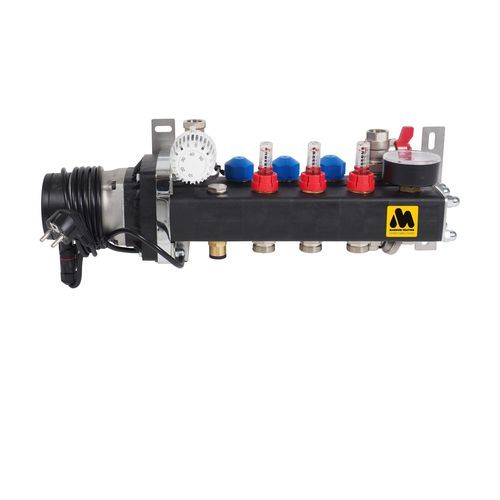

MAGNUM Premium Composite マニホールドは、暖房および冷却システム向けのコンパクトでモジュール式の配管分配ユニットです。個々の要素はガラス繊維強化ポリアミドで製造され、ねじ棒で接続されます。二重壁構造により断熱性が確保され、マニホールド表面の結露を大幅に低減します。

モデル / 寸法
品番 — 説明 — 寸法
W51001 — MAGNUM Premium Composite マニホールド 1グループ — 390 x 200 x 170 mm
W51002 — MAGNUM Premium Composite マニホールド 2グループ — 445 x 200 x 170 mm
W51003 — MAGNUM Premium Composite マニホールド 3グループ — 500 x 200 x 170 mm
W51004 — MAGNUM Premium Composite マニホールド 4グループ — 555 x 200 x 170 mm
W51005 — MAGNUM Premium Composite マニホールド 5グループ — 610 x 200 x 170 mm
W51006 — MAGNUM Premium Composite マニホールド 6グループ — 665 x 200 x 170 mm
W51007 — MAGNUM Premium Composite マニホールド 7グループ — 720 x 200 x 170 mm
W51008 — MAGNUM Premium Composite マニホールド 8グループ — 775 x 200 x 170 mm
W51009 — MAGNUM Premium Composite マニホールド 9グループ — 830 x 200 x 170 mm
W51010 — MAGNUM Premium Composite マニホールド 10グループ — 885 x 200 x 170 mm
W51011 — MAGNUM Premium Composite マニホールド 11グループ — 940 x 200 x 170 mm
W51012 — MAGNUM Premium Composite マニホールド 12グループ — 995 x 200 x 170 mm
W51013 — MAGNUM Premium Composite マニホールド 13グループ — 1050 x 200 x 170 mm
W51014 — MAGNUM Premium Composite マニホールド 14グループ — 1105 x 200 x 170 mm
W51015 — MAGNUM Premium Composite マニホールド 15グループ — 1160 x 200 x 170 mm

適用

• セントラルヒーティングボイラー — はい
• ヒートポンプ — いいえ
• 太陽熱（バッファタンク併用） — はい
• ペレットストーブ — はい
• 地域熱供給（ディストリクトヒーティング） — はい（要問い合わせ）

仕様（搭載機能）

• 給水側バルブ — はい
• 給水側サーモスタット — はい
• ポンプ — はい
• 流量計 — はい
• 温度計 — はい
• 圧力計 — はい
• エアベント — はい
• 戻り側バルブ — はい
• 戻り側RTLバルブ — いいえ
• 制御における混合量バルブ — いいえ
• 供給と戻りの間の止水弁 — いいえ
• 検査 — CE

技術仕様

• 標準で高効率のGrundfos A-Label ポンプを装備。
• M30x1,5 サーモスタティックグループバルブは MAGNUM アクチュエーターに適合。
• グループ接続は ¾” Eurocone に対応。
• グループには 0–2.5 L/min の範囲のプロ仕様流量計を装備。
• 一次側接続 ½（8グループ以上は ¾）。
• 温度計、エアベント、安全弁、注水栓を装備。
• サーモスタット準備済みバルブ ½（8グループ以上は ¾）。
• サーモスタットノブは浸漬管内のキャップバルブ付き。
• 流量計：Camflux 2.5 L/m - ½。
• マノサーモメーター 60 mm 軸方向 incl. DB。
• エアベント ½。
• ボールバルブ ½ 2分割 青（8グループ以上は ¾）。

設置方法
水温はサーモスタットヘッドで調整します。マニホールドには床暖房へ過度に高温の水が流れ込むのを防ぐ最大安全装置が組み込まれています。

梱包内容

• 耐圧試験報告書
• 取付け説明書
• 保証書
• MAGNUM Premium Composite マニホールド

保証
MAGNUM Premium Composite：本体10年、バルブ2年。
