耐腐食性マニホールド BASIC

概要

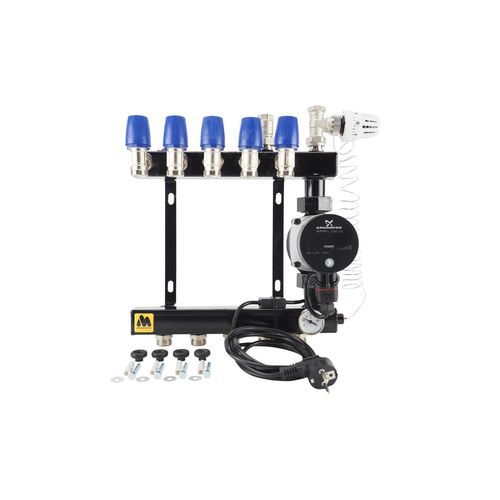

MAGNUM Basic Steel はシンプルで非常に堅牢な制御ユニットで、エネルギーラベルAの省エネポンプを標準装備しています。このポンプは定圧（変速・調整）ポンプで、アクチュエーターによりグループが閉塞された際に出力を調整します。マニホールドは油圧的にニュートラルであり、このマニホールドのポンプは一次回路に影響を与えません。マニホールドは6 barで耐圧試験済みで、試験報告書、明確な設置手順書、保証書が付属します。

バリエーション (Art.nr. | 説明 | 寸法)
W40001 | MAGNUM Basic Steel 1 Group incl. A-Label Pump | 190 x 390 x 145 mm
W40002 | MAGNUM Basic Steel 2 Groups incl. A-Label Pump | 190 x 390 x 145 mm
W40003 | MAGNUM Basic Steel 3 Groups incl. A-Label Pump | 245 x 390 x 145 mm
W40004 | MAGNUM Basic Steel 4 Groups incl. A-Label Pump | 300 x 390 x 145 mm
W40005 | MAGNUM Basic Steel 5 Groups incl. A-Label Pump | 355 x 390 x 145 mm
W40006 | MAGNUM Basic Steel 6 Groups incl. A-Label Pump | 410 x 390 x 145 mm
W40007 | MAGNUM Basic Steel 7 Groups incl. A-Label Pump | 465 x 390 x 145 mm
W40008 | MAGNUM Basic Steel 8 Groups incl. A-Label Pump | 520 x 390 x 145 mm
W40009 | MAGNUM Basic Steel 9 Groups incl. A-Label Pump | 575 x 390 x 145 mm
W40010 | MAGNUM Basic Steel 10 Groups incl. A-Label Pump | 630 x 390 x 145 mm

適用
セントラルヒーティングボイラー | V（適合）
ヒートポンプ | X（不適合）
ソーラー熱（バッファタンクあり） | X（不適合）
ペレットストーブ | X（不適合）
地域暖房 | X（不適合）

仕様（機能表）
吸込側バルブ | V（標準装備）
吸込側サーモスタット | V（標準装備）
ポンプ | V（標準装備、A評価）
流量計 | X（非同梱）
温度計 | V（標準装備）
圧力計 | X（非同梱）
エアベント | V（標準装備）
戻り側バルブ | V（標準装備）
戻り側RTLバルブ | X（非同梱）
制御弁の混合量 | X（非同梱）
供給と戻りの間の止水弁 | X（非同梱）
認証 | CE

技術的仕様

• 本マニホールドの本体は亜鉛メッキ処理され、黒 RAL 9011 のエポキシ塗装が施されています
• サーモスタットノブ、温度計、最大安全装置、エアベントを装備
• 標準でエネルギー効率の高いA評価ポンプを装備
• MAGNUMアクチュエーター対応の二重可変サーモスタティックグループバルブ
• グループ接続は3/4"ユーロコヌスに対応
• 一次接続 1/2"（8グループ以上は3/4"）
• ディストリビュータは標準で取り付け材料付きで供給
• サーモスタット用に準備されたバルブ
• 浸漬管内のキャップバルブ付きサーモスタットノブ
• 浸漬管付き二金属温度計
• エアベント 1/2"
• 1/2" 2ピース青ボールバルブ

パッケージ内容

• 試験報告書
• 設置手順書
• 保証証書
• MAGNUM Basic Steel ユニット

保証
MAGNUM Basic Steel：本体 5 年、継手 2 年。

特長 / 技術仕様

• モデル名：MAGNUM Basic Steel
• 本体材質と仕上げ：亜鉛メッキ本体、黒エポキシ塗装 RAL 9011
• ポンプ：省エネタイプ、A評価、定圧（変速）
• 油圧特性：油圧的にニュートラルなマニホールド
• 耐圧試験：6 bar（試験報告書付き）
• グループ接続：3/4" ユーロコヌス対応
• 一次接続：1/2"（8グループから3/4"）
• 同梱機器：サーモスタットノブ、温度計、エアベント、最大安全装置
• 取り付け：取り付け材料付きで供給
• 認証：CE
