低温マニホールド ECOFLOW

製品説明

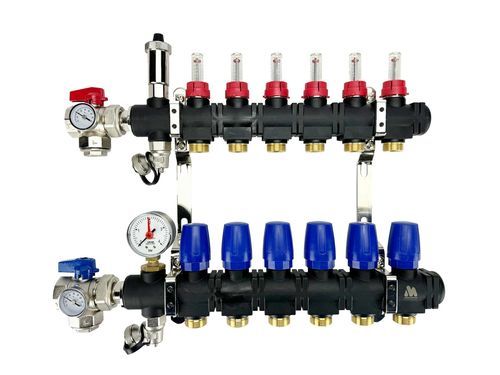

EcoFlow MAGNUM 一重壁合成コレクターは、ガラス繊維強化ポリアミド製です。完全に成形された合成要素をねじ棒で接合して構成されています。高温・低温の両方での運転に適しており、暖房および冷房に使用でき、ハイブリッド熱源（冬は暖房、夏は冷房）と組み合わせて使用できます。標準装備：1" ボールバルブ、自動エアベント、充填・排水用のボールバルブ2個、温度計2個、圧力計1個。

油圧接続の可能性
単一の一次回路で他の高温暖房システムと組み合わせる場合、低温混合の調整のためにW90002油圧システムをコレクターに直接取り付けることが可能です。

モデルと寸法
品番 | 説明 | 寸法
W52002 | EcoFlow MAGNUM 合成コレクター 2回路 | 265 x 375 x 125 mm
W52003 | EcoFlow MAGNUM 合成コレクター 3回路 | 320 x 375 x 125 mm
W52004 | EcoFlow MAGNUM 合成コレクター 4回路 | 375 x 375 x 125 mm
W52005 | EcoFlow MAGNUM 合成コレクター 5回路 | 430 x 375 x 125 mm
W52006 | EcoFlow MAGNUM 合成コレクター 6回路 | 485 x 375 x 125 mm
W52007 | EcoFlow MAGNUM 合成コレクター 7回路 | 540 x 375 x 125 mm
W52008 | EcoFlow MAGNUM 合成コレクター 8回路 | 595 x 375 x 125 mm
W52009 | EcoFlow MAGNUM 合成コレクター 9回路 | 650 x 375 x 125 mm
W52010 | EcoFlow MAGNUM 合成コレクター 10回路 | 705 x 375 x 125 mm
W52011 | EcoFlow MAGNUM 合成コレクター 11回路 | 760 x 375 x 125 mm
W52012 | EcoFlow MAGNUM 合成コレクター 12回路 | 815 x 375 x 125 mm
W52013 | EcoFlow MAGNUM 合成コレクター 13回路 | 870 x 375 x 125 mm
W52014 | EcoFlow MAGNUM 合成コレクター 14回路 | 925 x 375 x 125 mm
W52015 | EcoFlow MAGNUM 合成コレクター 15回路 | 980 x 375 x 125 mm

適合エネルギー源
ボイラー | はい
ヒートポンプ | はい
太陽熱（蓄熱槽使用） | はい
ペレットストーブ | はい
集中暖房 | はい（要相談）

主な特長（要約）

• 送水側の遮断弁：はい
• 送水・戻りのサーモスタット：はい
• ポンプ：いいえ（同梱なし）
• 電流計：いいえ（同梱なし）
• 戻り側温度計：はい
• 送水側のサーモマノメーター：はい
• 自動エアベント：はい
• 戻り側の遮断弁：はい
• 戻り側のRTL弁：いいえ
• 制御弁での混合量測定：いいえ
• 戻りと送水間の逆止弁：いいえ

技術的詳細
ガラス繊維で強化された成形済み合成要素で構成されています。
MAGNUMアクチュエータ用サーモスタットバルブグループ M30 x 1.5。
流量計を備えたグループ。測定範囲 0-2.5 L/min。
グループ接続は Eurocone 3/4"。
一次回路接続 1"；ボールバルブによる遮断。
壁取付用の固定システムを含む。
赤いハンドル付き1"ボールバルブおよび青いハンドル付き1"ボールバルブ。
Camflux 流量計 2.5 L/min - 1/2"。
二金属温度計。
Oリング付きニッケルめっき自動エアベント 1/2"。

梱包内容

• 組立報告書
• 設置手順書
• 保証書

保証
コレクター本体は10年、付属品は2年の保証。

仕様 / 技術データ

• 材質：ガラス繊維強化ポリアミド（成形済み合成要素）。
• 用途：暖房および冷房；ハイブリッドシステムに適合。
• グループ接続：Eurocone 3/4"。
• 一次回路接続：1" ボールバルブ付き。
• 内蔵プロ用流量計：測定範囲 0-2.5 L/min（Camflux 2.5 L/min - 1/2").
• 付属バルブ：1" ボールバルブ（赤・青ハンドル）、送水・戻りの遮断弁。
• 付属計器：温度計（送水・戻り）、送水側のサーモマノメーター、圧力計。
• ニッケルめっき自動エアベント 1/2" 同梱。
• 壁取り付け用固定システム同梱。
• オプション：低温混合制御のために W90002 油圧システムを接続可能。
