発泡性ポリエチレン ポリスチレン製締結部品 W90116

フローリング用屋内用

概要

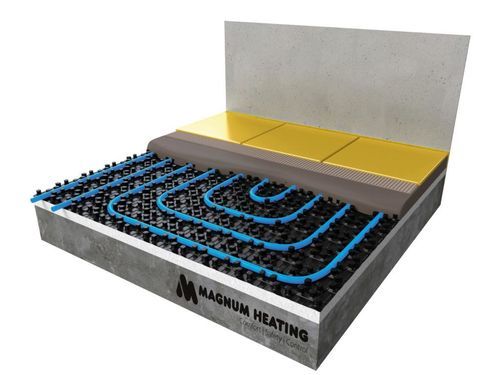

キャッスル型プレートは、床下暖房設置のための床下地作業を簡素化し、施工時間を短縮します。給湯管の素早い固定が可能で、無断熱（17 mm）および断熱（28 mm、47 mm）仕様で提供されます。パネル寸法：1 × 1 m。対応管径：Ø14–16 mm。最小設置高さ：管上端から5 cm。施工方法：浮かせ置きまたは接着。

製品バリエーション（無断熱）
Art.nr. | 説明 | m² | 備考
W90116 | MAGNUM Castellated plates Uninsulated | 10 m² | 10枚 – 17 mm
W90108 | MAGNUM Castellated plates Uninsulated | 30 m² | 30枚 – 17 mm

製品バリエーション（断熱）
Art.nr. | 説明 | m² | 備考
W90117 | MAGNUM Castellated plates 28 mm | 10 m² | 11 mm EPS – 10枚
W90109 | MAGNUM Castellated plates 28 mm | 20 m² | 11 mm EPS – 20枚
W90110 | MAGNUM Castellated plates 47 mm | 10 m² | 30 mm EPS – 10枚

仕様（概要）
システム種別 | 水系
システム高さ | 17、28、47 mm
パネル寸法 | 1 × 1 m
最小設置高さ | 管上端から5 cm
施工 | 浮かせ置き / 接着
湿潤場所対応 | はい
適合床材 | タイル、木質、（PVC）ラミネート、カーペット
認証 | DIN 4108-10；建材クラス B2（DIN 4102-B2）
保証 | 2年

技術的詳細
DIN EN 13163 に準拠した EPS 断熱板を備えたノブ（ノップ）要素、踏み付けシール付きの PS フィルム、給湯管（14–16 mm）用の背面 EPS ノブを装備。モルタルと層を密閉するための両面フィルム重ね。DIN 4108-10 に準拠した屋内断熱材として、天井や床板への適用（建材クラス B2、DIN 4102-B2）。

• EN 13501 による耐火性能：クラス E
• DIN 4102 による建材クラス：B2
• EN 13163 による屋内断熱用途（DIN 4108-10 に準拠）
• EPS（CFC、HCFC、HFC、HBCD 不使用）
• 難燃ポリマー FR

28 mm 断熱

• 熱抵抗 0.314 m²K/W
• 最大通行荷重 150 kPa

47 mm 断熱

• 熱抵抗 0.75 m²K/W
• 最大通行荷重 5 kPa (kN/m²)
• 衝撃音低減 28 dB
• 公称熱伝導率 0.040 W/mK

技術仕様

• ブランド：MAGNUM Heating
• 製品：Castellated plates
• 利用可能高さ：17 mm（無断熱）、28 mm（断熱）、47 mm（断熱）
• パネル寸法：1 × 1 m
• 対応管径：Ø14–16 mm
• 最小設置高さ：管上端から5 cm
• 施工方法：浮かせ置きまたは接着
• 適合床材：タイル、木質、（PVC）ラミネート、カーペット
• 認証：DIN 4108-10；建材クラス B2（DIN 4102-B2）
• 耐火性能：EN 13501 = クラス E
• 28 mm 断熱：熱抵抗 0.314 m²K/W；最大通行荷重 150 kPa
• 47 mm 断熱：熱抵抗 0.75 m²K/W；最大通行荷重 5 kPa；衝撃音低減 28 dB；熱伝導率 0.040 W/mK
• 保証：2年
