発泡性ポリエチレン ポリスチレン製締結部品 TACKER

フローリング用屋内用

概要

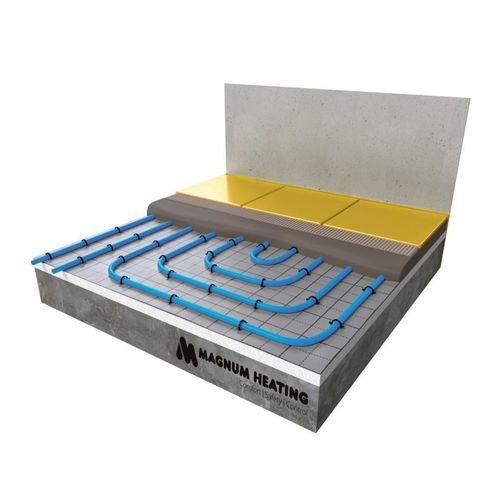

Tacker システムは、断熱プレート、グリッドフィルム、および固定用ステープルを含み、床暖房の効率的な施工を実現します。配管は Tacker ステープルで厚さ 20、30、50 mm の断熱プレートに直接固定され、大面積の施工に適しています。床の伸縮を考慮して、全ての壁面に周囲断熱材を設置してください。

Tacker グリッドフィルム
断熱材の上に直接施工する場合は、Tacker グリッドフィルムが使用できます。フィルムは 10 cm x 10 cm の長方形目付けと内側に 5 cm x 5 cm のメッシュを備えており、配管のピッチを柔軟に設定できます。

Tacker ステープルと工具
本システムはプラスチック製の Tacker ステープル（40 mm、60 mm）を使用し、ヒーティングパイプを断熱プレートに直接固定します。ステープルは Tacker ステープラーで打ち込むことで迅速かつ確実に施工できます。

製品（品番）
Art.nr. | 説明 | m² | 寸法
W90102 | Tacker グリッドフィルム | 50 m² | 50 m x 1 m
W90103 | MAGNUM Tacker 断熱プレート | 10 m² | 熱用 20 mm
W90104 | MAGNUM Tacker 断熱プレート | 10 m² | 熱用 30 mm
W99915 | MAGNUM Tacker 断熱プレート | 10 m² | 熱用 50 mm
W90122 | MAGNUM Tacker 断熱プレート | 10 m² | 吸音 20 mm
W90123 | MAGNUM Tacker 断熱プレート | 10 m² | 吸音 30 mm

Art.nr. | 説明 | 内容
W90105 | Tacker ステープル | 40 mm – 300 本
W90106 | Tacker ステープル | 60 mm – 300 本

Art.nr. | 説明
W90107 | Tacker ステープラー

仕様
システム種別 | 水系
システム高さ | 20、30、または 50 mm
システム幅 | 1000 mm
最小施工高さ | 管軸上 5 cm
施工方法 | フローリング仕上げ / 接着
湿潤箇所対応 | はい
タイル対応 | はい
木材対応 | はい
（PVC）ラミネート | はい
カーペット | はい
認証 | DIN 13163、DIN 4108-10、建築材料クラス B2（DIN 4102-B2）
保証 | 2 年

技術仕様

• プレート寸法（ロール）：10000 x 1000 mm
• プレート厚さ：20、30、または 50 mm
• 熱抵抗：約 0.44 m²K/W（20 mm）、0.75 m²K/W（30 mm）、1.25 m²K/W（50 mm）
• 最大通行荷重：4 kPa（kN/m²）
• 衝撃音低減：28 dB または 29 dB
• 公称熱伝導率（DIN 4108-4）：0.045 W/mK
• ステープル仕様：40 mm および 60 mm（300 本入り）；38 mm ステープルは Ø14–20 mm のパイプに適合
• ステープラー寸法：800 x 140 x 70 mm
