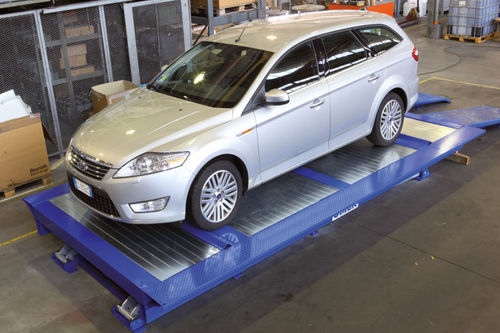

自動車用リフト型プラットフォーム REX GOLD

積載用家庭用工業用

Rex Goldは、自動車および貨物のために設計されたパンタグラフ（シザース）式昇降プラットフォームで、対称昇降、設置スペースを抑えた構成、および保守作業のしやすさを特徴とします。構成により最大揚程4.10 m、容量は標準で3,000 kg（最大4,000 kgまで拡張可）です。

概要

• パンタグラフ（シザース）式昇降システムで、駐車用リフトや貨物用リフトとして使用可能。屋根付き仕様あり。
• 最大で4点の可動支持点による対称昇降を実現し、プラットフォーム上での荷重分配を常に行う必要はありません。
• プラットフォームおよび構造は全体亜鉛メッキ処理により耐候性を確保しています。

主な構成部品と構造

• 可動脚構造に取り付けられた中央配置の油圧ピストン2本を装備。ピストンはO.ME.R. S.p.a.製です。
• シリンダーは中央の固定接続で結ばれ、油圧系統へと配管されます。左側ピストンのバーには調整可能な終端スイッチが3個取り付けられます（上位2、下位2、安全1）。
• 油圧・電気の配線は脚部に沿って配設され、チェーン式保護で折れや過度の曲がりを防止します。
• 脚部は地面に固定された2本の連続レール上を走行し、アンカーで固定されます。不整地時の走行輪の外れを防ぐ形状のベースを採用。
• 油圧ピストンには差圧弁が組み込まれ、急激な圧力低下やオイル漏れ時にはパラシュート弁が即時にプラットフォームをロックします。
• 電動油圧ユニット（ポンプと油タンク）は電気制御盤と一体化されたコンパクト構成です。
• 設置スペースが限られる場合、上部ビームフランジ接続のオプションで分解搬入・組立が可能です。
• 補助レバーにより脚部を中心軸へ整列させ、横方向の外れを防止します。
• 亜鉛メッキパネルで構成されたプラットフォームは鋼製骨格で支持され、軽量かつ剛性を確保します。
• 操作盤は標準移動ボタン、キノコ型非常停止ボタン、起動キーを備えます。

安全性、可用性および保守

• パラシュート弁と差圧弁により急な油圧故障から保護し、必要時にプラットフォームをロックします。
• 速度調整弁と作動圧力用の圧力計、そして油圧ブロックへの容易なアクセスにより保守作業が簡素化されます。
• 前後のプラットフォームストップ（標準装備）は車両の正確な位置決めを保証し、作業中の急な前進を防ぎます。

技術仕様

• 最大揚程：4.10 m（REX Gold 30）
• 標準積載量：3,000 kg（4,000 kgまで拡張可）
• 典型総重量（REX Gold 30）：4,000 kg
• 必要ピット深さ（REX Gold 30）：51 cm
• プラットフォーム材質：全体亜鉛メッキパネル、下部鋼骨格
• 昇降方式：パンタグラフ/シザース、最大4つの可動支持点（REX Gold 30）
• 油圧：中央2本の複動ピストン、外部弁およびパラシュート安全弁装備
• 終端スイッチ：上/下/安全の調整可能な組成
• 油圧ユニット：電動油圧ポンプおよびタンクが電気盤と一体化
• 設置オプション：上部ビームのフランジ接続（シャフト組立用）、屋根オプションあり
