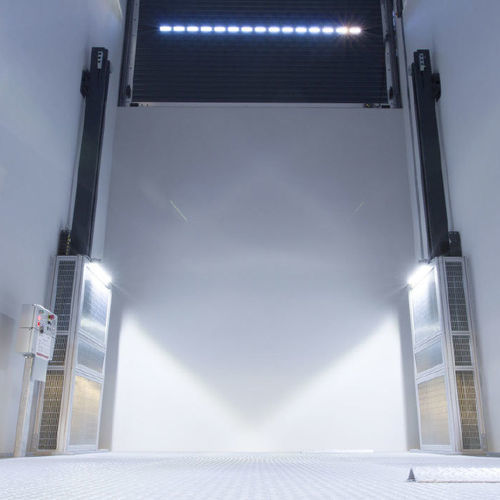

油圧式自動車用エレベーター HYPERLIFT 80 4C

機械式トラック用屋外用

HYPERLIFTは、自動車、軽トラック、トレーラーおよび中型輸送車両を持ち上げるための高荷重対応4柱式プラットフォームリフトです。人が乗車したままの運転に対応する設計で、産業用途や整備工場での設置に適しています。

4本の柱
本機は4本の柱で構成され、すべての機械的搬送部は金属メッシュの保護構造で覆われており、可動部との接触を防ぎます。

保護構造
柱および搬送部の保護高さは2.40 mで、プラットフォーム上からの接触を防止します。保護部はオプションで照明を取付け可能です。

柱の構成
柱および駆動系は、昇降ピストン、2本の返送チェーン、ラック（歯レール）および柱構造で構成されています。剛性の高い構造によりプラットフォームの安定性が確保されます。

各ピストン
各ピストンに2本の構造用返送チェーンが装備され、ピストンロッドの有効長を事実上倍増させ、長行程（最大16 m）でも安定性を維持します。

滑車構造
滑車アセンブリはチェーンの脱線を防止する設計で、ピンは係止され、チェーン周囲は鋼製構造で保護されています。

プラットフォーム
プラットフォームは車両を正しく位置決めするためのストッピングホイールを備え、パーキングブレーキ未使用時の機械的ストップとして機能します。短辺側には各1基の光電センサー（合計2基）を備え、誤った位置での動作を防止します。

操作と安全
プラットフォーム上の操作盤により乗車したままの操作が可能です。上昇/下降ボタン、非常停止ボタン、標準のオートダイヤラ（予め設定した番号を順に呼出）が含まれます。反対側への第2操作盤はオプションです。フロアの操作盤は停止、アクセスキー、ドア閉鎖機能を備え、屋外設置に適したIP54等級です。

機械的同期
プラットフォームは縦横のトーションバーでバランスが取られ、これらは四つの歯付きラックに接続されています。ベベルギアでトーションバーの回転を同期させ、四本の押しピストンが同時に安定して作動するようにします。ピニオンが柱に溶接されたラックに噛み合うため、プラットフォームのねじれは実質的に発生しません。

機械式床面ロック
床面での機械式ロック機構は、車両がプラットフォームに乗り上げる際の不要な動きを防止します。これにより油圧系のフローティング（クリープ）を排し、サイクル間での減圧を可能にして部品の寿命を延ばします。

技術仕様

• 定格揚程能力：8 トン（ルーフ装着時は5 t）
• 最大垂直行程：最大16 m
• プラットフォーム保護（メッシュ）高さ：2.40 m
• 駆動方式：4本の押しピストン（各柱1基）、ピストンごとに2本の返送チェーン
• 同期方式：トーションバーとベベルギア、ピニオン/ラック
• 滑車設計：脱線防止ピンと保護用鋼製構造
• プラットフォーム安全装置：ストッピングホイール位置決めシステム、短辺両側の光電バリア
• 操作：プラットフォーム上の操作盤（上/下、非常停止、標準オートダイヤラ）；第2操作盤はオプション
• フロア操作盤：IP54等級、停止、アクセスキー、ドア閉鎖機能
• 機械式床面ロック：油圧クリープを防止し減圧を可能にする
• オプション：キャビンおよびドア（要問合せ）
• 人が乗車したままの運転に対応し設計・認証済み
