油圧式自動車用エレベーター MOVE 30L

機械式建物用ポールタイプ

概要
Move 30Lは、プラットフォームの長辺側に両方の昇降柱を配置し、使用可能面積を最大化した車両用昇降プラットフォームです。油圧ピストンと機械式床ロックを組み合わせ、既存建物への組み込みを前提に大規模な建築工事を必要としない設計です。

主な機能説明

• プラットフォーム下に配置された2本のピストンを持つ2本の昇降柱、ショルダーガイド、位置決め用ラック付きトーションバー。
• 床面に機械的に係合するロッキングピストンを装備し、"all out / all in"のエンドスイッチで係合位置を確認します。
• 減速と走行制御用のエンドスイッチを備え、制御用と停止用でカムの長さが異なります。
• 前後のホイールストッパーにより、プラットフォーム移動中の車両の正確な位置保持を確保します。

操作および構造の詳細

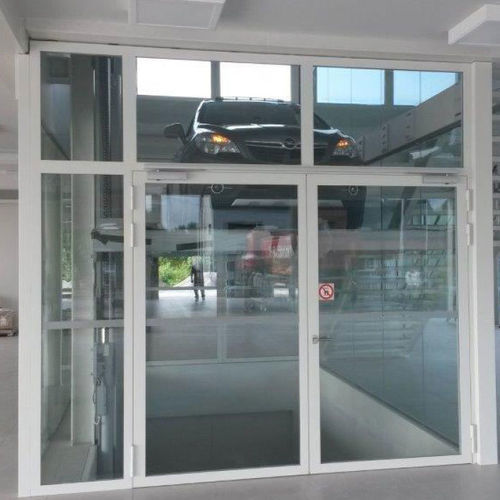

• 製品写真は保守時の構成を示しており、プラットフォームがフロアレベルにある場合にのみ扉が開きます。
• 最大昇降時の突出（ピストンユニット、ガイドショルダー、ロック）：1618 mm。標準ピット深さ：215 mm。突出なしショルダーガイドを選択する場合はピット深さを1715 mmにする必要があります。
• 柱はプレ溶接プレートと化学アンカーで壁に固定されます。滑車とチェーンの接続部にはチェーンの脱落を防ぐ外部保護があります。
• 機械式ロックによりショルダーガイドがロッキングピストンに乗り、その後油圧ピストンが無圧状態に戻ることで油圧回路の連続ストレスを軽減します。
• トーションバーの頭部ピニオンはノッチ付リングを持ち、各柱のラックに噛み合います。支持は調整可能で、ラックとの適正な噛み合わせを確保します。

技術仕様

• 商品名：Move 30L
• ブランド：O.ME.R. S.p.a.
• 柱配置：プラットフォームの長辺側に両柱を配置
• 最大突出（ピストン/ガイド）：1618 mm
• 標準ピット深さ：215 mm（突出無しオプション：1715 mm）
• 機械式ロック："all out / all in"エンドスイッチで制御される床面ロッキングピストン
• エンドスイッチ：減速/走行制御用および停止用でカム長が異なる
• 柱固定：プレ溶接プレートと化学アンカー
• トーションバー：ノッチ付きピニオンがラックに噛合、支持は調整可能
• 車両安全装置：前後ホイールストッパー
