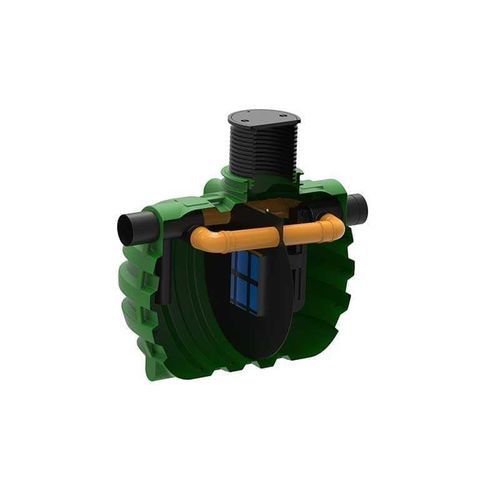

ポリエチレン炭化水素分離器 ROSEPBP10

説明
バイパス10%のRosep油分離器は、道路、敷地、駐車場などの舗装面からの流出水に含まれる車両由来の燃料や油を処理するために使用されます。
バイパス型油分離器は、集中豪雨時や大流量時に対応するように設計されています。降雨ピーク時には流量の10%が油分離器で処理され、90%はバイパスを通過します。
内蔵される循環管は最大DN400まで設けられており、据付や輸送時の取り扱いを容易にするとともに、地圧による管の損傷を防ぎ製品寿命を延ばします。排水が地下水に放流される場合は、自動遮断弁または逆止め弁、および採取容器が油分離器に設置されます。

寸法例 - 表（抜粋）
容量 [L] | NS [L/s] | コード | 寸法 A x B x C [mm] | 面積 [m2]
2.200 | 30/3 | 7300068900 | 2090 x 1400 x 2100 | 1.200
2.600 | 50/5 | 7300068910 | 2430 x 1400 x 2100 | 2.400
3.000 | 80/8 | 7300068980 | 2680 x 1400 x 2100 | 3.500
3.500 | 100/10 | 7300068920 | 2680 x 1400 x 2100 | 4.000
5.000 | 150/15 | 7300068930 | 2660 x 1800 x 2600 | 6.100
6.000 | 200/20 | 7300068940 | 3030 x 1800 x 2600 | 8.100
8.000 | 250/25 | 7300068610 | 3070 x 2300 x 2850 | 10.100
10.000 | 300/30 | 7300068950 | 3330 x 2300 x 2850 | 12.100
12.000 | 400/40 | 7300068960 | 4150 x 2300 x 2850 | 16.200
16.000 | 500/50 | 7300068970 | 6430 x 2300-2850 x 2850 | 20.300
22.000 | 650/65 | 7300068560 | 7870 x 2300-2850 x 2850 | （面積情報なし）
25.000 | 800/80 | 7300068570 | 8950 x 2300-2870 x 2850 | （面積情報なし）
30.000 | 1000/100 | 7300068580 | 10080 x 2300-3380 x 2850 | （面積情報なし）
35.000 | 1250/125 | 7300068590 | 9890 x 2300-3380 x 2850 | （面積情報なし）
40.000 | 1500/150 | 7300068600 | 10970 x 2300-3380 x 2850 | （面積情報なし）
45.000 | （NS 情報なし） | 7300068620 | （寸法情報なし） | （面積情報なし）
50.000 | （NS 情報なし） | 7300068630 | （寸法情報なし） | （面積情報なし）

在庫および関連書類
本製品は複数の容量・サイズで提供されています（上表参照）。多くのモデルについて図面、技術仕様書、レンダリングが用意されています（各サイズの図面・技術仕様書はPDFで提供）。

特徴 / 技術仕様

• タイプ：バイパス10%の油分離器
• シリーズ：Rosep（社内表示で Rosep BP10 または RosepBP10 と表記されることが多い）
• 用途：舗装面（駐車場、道路、敷地、ガソリンスタンド、整備工場 等）からの流出水処理
• 動作：流量の10%を油/水分離で処理、90%を高水時にバイパス
• 装備例：内部循環管（最大DN400）、自動遮断弁または逆止弁、サンプリング容器
• サイズ：幅広い容量（例：2.200 L〜50.000 L）および規格化された流量（例：NS 30/3、NS 50/5、NS 80/8 ... NS 1000/100）
• 製品コード：各容量に固有のコードあり（例：2.200 L 用 7300068900、2.600 L 用 7300068910、3.000 L 用 7300068980 等）
• ほとんどのサイズで図面および技術仕様書（PDF）を提供
