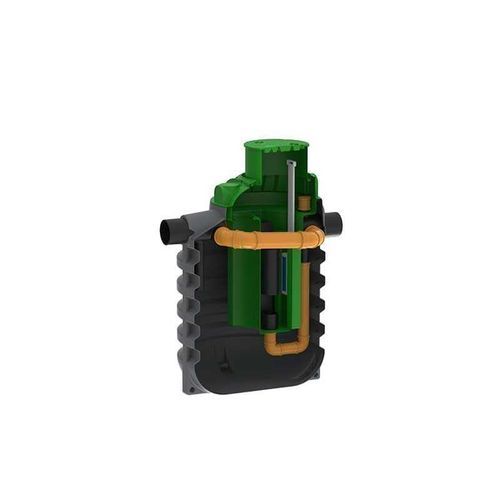

PE ポリエチレン製炭化水素分離器 ROOIL

製品説明
本吸油分離器は、例えば大規模な流出と大雨が同時に発生する場合など、非常に高い流量で完全な処理を保証できない状況を想定して使用されます。
ポリエチレン製の構造で、長い使用寿命を想定しています。縦型のコンパクト設計により、取扱い、据付および保守を容易にします。
異なる配管径に対応するバイパス接続を用意しています。油分や汚泥は迅速かつ容易に除去できます。

利用可能なバリエーション

• NS 15/3
• NS 30/6
• NS 40/8
• NS 50/10
• NS 75/15
• NS 100/20
• NS 150/30
• NS 200/40

寸法表
容量 [L] | コード | 寸法 A x B x C [mm] | 流量表示 | 配管径 [mm] | 図面 | 技術仕様書 | レンダー画像 | 問い合わせ参照
1.500 | 7300768800 | Ø1300 x 2000 | 15/3 | DN 200 | RoOIL NS 15_3.pdf | 7300768800 RoOil-NS15-3 Technical Sheet - FR.pdf | RoOIL NS 15_3.jpg | RooilBP20-1500L (réf. 7300768800)
1.700 | 7300768810 | Ø1300 x 2000 | 30/6 | DN 200 | RoOIL NS 30_6.pdf | 7300768810 RoOil-NS30-6 Technical Sheet - FR.pdf | RoOIL NS 30_6.jpg | RooilBP20-1700L (réf. 7300768810)
2.350 | 7300768960 | Ø1500 x 2150 | 40/8 | DN 250 | RoOIL NS 40_8.pdf | 7300768960 RoOil-NS40-8 Technical Sheet - FR.pdf | RoOIL NS 40_8.jpg | RooilBP20-2350L (réf. 7300768960)
2.700 | 7300768500 | Ø1500 x 2420 | 50/10 | DN 250 | RoOIL NS 50_10.pdf | 7300768500 RoOil-NS50-10 Technical Sheet - FR.pdf | RoOIL NS 50_10.jpg | RooilBP20-2700L (réf. 7300768500)
4.100 | 7300768880 | Ø1800 x 2500 | 75/15 | DN 315 | RoOIL NS 75_15.pdf | 7300768880 RoOil-NS75-15 Technical Sheet - FR.pdf | RoOIL NS 75_15.jpg | RooilBP20-4100L (réf. 7300768880)
6.000 | 7300768840 | Ø2300 x 2350 | 100/20 | DN 315 | RoOIL NS 100_20.pdf | 7300768840 RoOil-NS100-20 Technical Sheet - FR.pdf | RoOIL NS 100_20.jpg | RooilBP20-6000L (réf. 7300768840)
7.500 | 7300768520 | Ø2300 x 2690 | 150/30 | DN 400 | RoOIL NS 150_30.pdf | 7300768520 RoOil-NS150-30 Technical Sheet - FR.pdf | RoOIL NS 150_30.jpg | RooilBP20-7500L (réf. 7300768520)
8.700 | 7300768530 | Ø2300 x 3060 | 200/40 | DN 400 | RoOIL NS 200_40.pdf | 7300768530 RoOil-NS200-40 Technical Sheet - FR.pdf | RoOIL NS 200_40.jpg | RooilBP20-8700L (réf. 7300768530)

技術的特性 / 仕様

• 材料：ポリエチレン（長期使用を念頭に設計）
• バイパス：20%（高流量事象向けのRooilバイパス設計）
• 設計：縦型コンパクト、取扱い・据付・保守を容易にする構造
• バイパス接続：配管径に応じた対応（モデルにより DN 200 / 250 / 315 / 400）
• 油分および汚泥の迅速かつ簡易な除去
• 対応容量：1,500 L～8,700 L（モデルにより異なる）
• バリエーションと製品コード：NS 15/3～NS 200/40（上表参照）
• 資料：各バリエーションごとの図面・技術仕様書（PDF）およびレンダー画像
