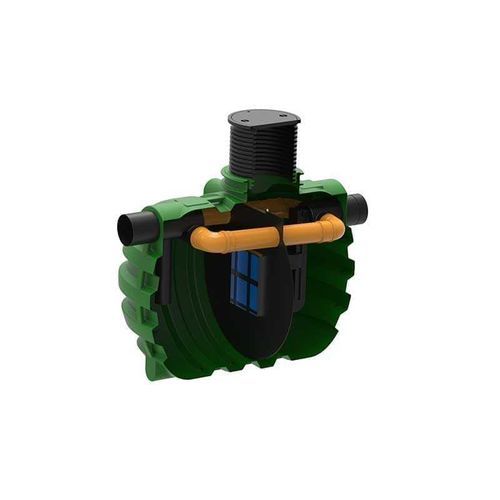

ポリエチレン炭化水素分離器 ROSEP BY-PASS 20

概要
バイパス20%のセパレーターは、降雨強度6.5 mm/hまで（約99%の事象）の流量を完全に処理します。これらは、極端なピーク流量に対して完全な処理を行わないことが許容される駐車場等で使用されます（例：大規模な流出と豪雨が同時に発生する可能性が低い場合）。

寸法と主な仕様

• NS [L/s] | コード | 総容量 [L] | 沈殿槽容量 [L] | 油分離室容量 [L] | 最大油量 [L] | 寸法 A x B x C [mm] | 配管 DN [mm] | 覆い [mm] | 図面 | 仕様書 | レンダー
• 15/3 | 7300068800 | 2.200 | 830 | 910 | 440 | 2110 x 1400 x 2100 | Ø600 | 200 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 30/6 | 7300068810 | 3.000 | 1.110 | 1.250 | 670 | 2680 x 1400 x 2100 | Ø600 | 200 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 50/10 | 7300068500 | 3.500 | 1.410 | 1.200 | 690 | 2.290 x 1.800 x 2.600 | Ø600 | 250 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 80/16 | 7300068820 | 5.000 | 1.980 | 1.820 | 620 | 2.760 x 1.800 x 2.600 | Ø600 | 315 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 100/20 | 7300068840 | 6.000 | 2.010 | 2.560 | 690 | 3.130 x 1.800 x 2.600 | Ø600 | 315 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 150/30 | 7300068850 | 8.000 | 2.710 | 3.450 | 860 | 2.820 x 2.300 x 2.850 | Ø600 | 400 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 200/40 | 7300068860 | 10.000 | 3.780 | 3.670 | 990 | 3.230 x 2.300 x 2.850 | Ø600, Ø800 | 400 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 250/50 | 7300068870 | 12.000 | 5.070 | 4.710 | 1.140 | 3.760 x 2.300 x 2.850 | Ø600, Ø800, Ø250 | 400 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 325/65 | 7300068830 | 16.000 | 5.950 | 6.130 | 2.020 | 4.840 x 2.300 x 2.850 | Ø600, Ø800, Ø250 | 500 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 400/80 | 7300068880 | 22.000 | 7.810 | 7.670 | 2.020 | 6.470 x 2.300 x 2.850 | 2xØ600, Ø800 | 500 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 500/100 | 7300068890 | 25.000 | 10.620 | 7.840 | 3.790 | 8.750 x 2.300-2.730 x 2.850 | 2xØ600, Ø800 | 600 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 650/125 | 7300068510 | 30.000 | 11.920 | 12.010 | 4.260 | 9.830 x 2.300-2.730 x 2.850 | 2xØ600, Ø800 | 600 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 700/150 | 7300068520 | 35.000 | （メーカー内部値） | （メーカー内部値） | （内部値） | 11.570 x 2.300-2.850 x 2.850 | 2xØ600, Ø800 | 600 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 1.000/200 | 7300068530 | 40.000 | （メーカー内部値） | （メーカー内部値） | （内部値） | 12.550 x 2.300-2.850 x 2.850 | 2xØ600, Ø800 | 800 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 1.250/250 | 7300068540 | 45.000 | （メーカー内部値） | （メーカー内部値） | （内部値） | 12.410 x 2.300-2.850 x 2.850 | Ø600 | 1.000 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり
• 1.500/300 | 7300068550 | 50.000 | （メーカー内部値） | （メーカー内部値） | （内部値） | 13.490 x 2.300-2.850 x 2.850 | Ø600 | 1.000 | 図面（PDF）あり | 仕様書（PDF）あり | レンダー画像あり

表に関する注意
上表は、バイパス20%仕様のRosepバージョンで利用可能なNSサイズを示しています。複数のサイズについて、図面（PDF）、仕様書（PDF）、レンダー（画像）が利用可能です。寸法 A x B x C、容量、配管径は NS サイズにより異なります。
