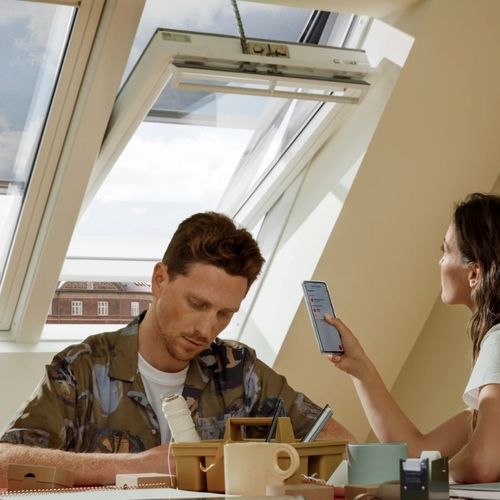

電動屋根窓 ZZZ 275

金属製トップハング戸が1枚

製品名
230 V 電動天窓 VELUX

概要
建物のオートメーションシステムへの有線統合を想定した230 V電動天窓です。雨センサーを内蔵し、電動ロールシャッターの接続が可能です。取付手順は手動窓と同様で、ロールシャッターは窓のモーターに直接接続します。

主な利点

• 目安の追加費用：手動天窓に比べ400 €（税抜）の加算。
• 雨センサー内蔵（必要に応じて外部のビル管理システム用センサーに置き換え可能）。
• ビルオートメーションへの有線統合が容易。
• 6芯ケーブルによる接続（窓用に2芯、ロールシャッター用に2芯）。
• 取り付け：窓の取付は従来どおり、ロールシャッターは窓用モーターへ接続して簡易に組付け可能。
• 機能確認は再使用可能なテストキット ZZZ 275（別売）で実施可能。

配線・制御
窓用に2系統（開／閉）、ロールシャッター用に2系統（上／下）が用意されています。各導線は銘板と配線図に示されているように色識別されています。
入力の機能は230 V給電の有無で決まります。窓のみが230 Vで給電されている場合は窓のみが制御信号に反応します。窓とロールシャッターが同時に接続されている場合は、制御ケーブル上の指令に応じて両方の製品が動作します。各製品は専用のスイッチまたは制御チャネルに接続する必要があります。

電動日よけとの組み合わせに関する注意

• 一般に、電動ブラインド／ロールシャッターを窓の230 V配線経由で制御コマンドを受けさせることは推奨されません（ブラインドがそれに対応している場合を除く）。ブラインドは付属の壁スイッチで操作できます。
• 230 V GGL/GGU電動窓の場合、ロールシャッターは接続ボックスでシャッター用の2系統に接続されます。電源は窓の電源ケーブルと内蔵電源装置から供給されます。
• 手動の天窓を新規に取り付ける場合、特定のケース／サイズではKLC 230電源が必要になることがあります。

バリエーションと寸法
230 V天窓の利用可能なバリエーションと寸法の一覧があります。製品の要約や寸法情報は別のPDFで提供されています。

付属品とテストキット

• 施工後の有線統合確認用テストキット 230 V（ZZZ 275）— 再使用可能、別売。
• 雨センサーは標準装備 — 取り外し可能で、必要に応じて外部センサーに交換可能。

マルチメディア
取付およびテストキット ZZZ 275 を用いた動作確認を示す製品動画があります。

技術仕様

• 供給電圧：230 V（電動・有線製品群）
• 接続ケーブル：6芯ケーブル（窓とロールシャッターの接続が可能）
• 導線数：窓用2本（開／閉）、シャッター用2本（上／下）
• 雨センサー：内蔵（外部センサーの使用可）
• 価格注記：手動窓に対する目安の追加費用 400 €（税抜）
• テストキット：ZZZ 275（機能確認用、再使用可能）
• 取り付け：手動窓と同様の取り付け方法；ロールシャッターは窓モーターに接続
• 制御：各製品は専用のスイッチまたは制御チャネルが必要
