旋回中心軸屋根窓 GXLA / GXLB

トップハングサッシマツ製

概要
本ページは、VELUX の避難・出入口機能、ドア機能、及び排煙・排熱用に設計された特殊な屋根窓のラインナップを紹介します。製品は素材（樹脂または無垢材）や開閉・出入口機能のバリエーションで提供されます。

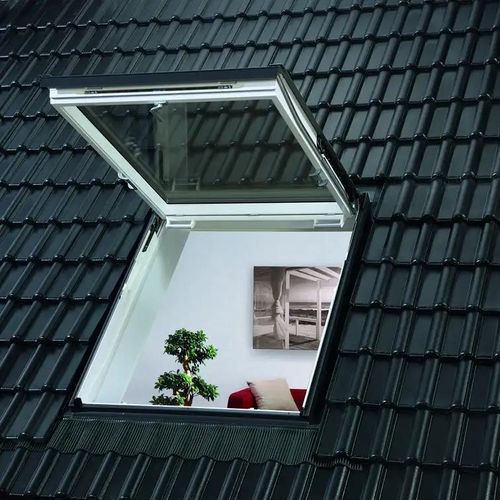

GTU - 避難・出入口窓（複合上げ開き/中軸回転機能）、樹脂製
GTU は複合した上げ開きと中軸回転の開閉機構を備え、非常口として使用可能な避難・出入口窓です。障子は連続して最大45°まで開き、緊急時には67°まで開放することで迅速な出入りが可能です。操作は障子下部のハンドルで行います。埃・虫の侵入を防ぐフィルター付換気フラップを内蔵しています。外側ガラスの清掃は回転機能で容易に行えます。枠、障子、換気フラップは木芯をポリウレタンで被覆した構造で、表面は高品質の2成分塗装仕上げです。外側カバーは金属製でメンテナンスフリーです。各種複層ガラスの設定があります。
製品の利点

• 開放角度：67°
• 避難口対応サイズ：
  • MK08：70 x 120 cm
  • SK08：106 x 120 cm
  • SK10：106 x 140 cm
• SK08 および SK10 は非常口要件を満たします（ハンドル操作）

GTL - 避難・出入口窓（複合上げ開き/中軸回転機能）、木製
GTL は木製バリエーションで、機能は同等です：連続して45°まで、必要時は非常時に67°まで開放可能。操作は下部のハンドルで行います。閉鎖時でも埃や虫を防ぐフィルター付換気フラップを備えます。枠と障子は無垢パイン材、表面は溶剤を含まない塗料で仕上げられています。外側カバーは金属製でメンテナンス不要です。各種複層ガラス対応。
製品の利点

• 開放角度：67°
• 避難口対応サイズ：
  • MK08：70 x 120 cm
  • SK08：106 x 120 cm
  • SK10：106 x 140 cm
• SK08 および SK10 は非常口要件を満たします（ハンドル操作）

GXU - ドア機能付き屋根窓、樹脂製
GXU は側面吊りの障子を持ち、職人用の出入口として使用できます。障子側面中央にあるハンドルで操作し、左開きまたは右開きに対応可能です。閉鎖時の埃・虫対策としてフィルター付換気フラップを備えます。枠、障子、換気フラップは木芯をポリウレタンで被覆した構造で、2成分塗装により高品質な仕上がりです。外側カバーは金属製でメンテナンスフリー。各種複層ガラスあり。
製品の利点

• 障子側のハンドルで最大90°まで容易に開放可能
• 扉の開き勝手（外側から見て）：出荷時はDIN右、施工時にDIN左へ変更可能
• フィルター付換気フラップ
• 別売の施錠可能ハンドルでチャイルドセーフティ対応可能（オプション）
• 通過開口寸法：
  • CK04：約 40 x 90 cm
  • CK06：約 40 x 110 cm
  • FK06：約 51 x 110 cm

GXLA / GXLB - ドア機能付き屋根窓、木製
GXL 系列の木製バリエーションで側面吊りの障子を持ち、職人用出入口に適します。障子側面中央のハンドルで操作します。枠と障子は無垢パイン材、溶剤不使用塗料仕上げ。外側カバーは金属製でメンテナンスフリー。各種複層ガラスあり。
製品の利点

• 側面ハンドルで最大90°まで容易に開放可能
• 開き勝手：GXLA は出荷時 DIN 左、GXLB は出荷時 DIN 右（外側から見て）
• フィルター付換気フラップ
• 別売の施錠可能ハンドルでチャイルドセーフティ対応可能（オプション）
• 通過開口：FK06：約 51 x 110 cm

GGU / GGL - 排煙窓（40D）、樹脂および木製
GGU（樹脂）と GGL（パイン）は、DIN EN 12101-2 準拠（CE マーク） の排煙機能を持つ電動の上げ開き窓です。他の VELUX 屋根窓と同様の外観を持ちます。枠、障子、換気フラップはポリウレタンまたは積層パイン材で、外側は金属被覆です。排煙窓は検知時に自動で開き、煙や過剰な熱を排出します。排煙機能の作動には別途制御ユニットが必要です。日常の快適換気は別売の換気ボタンで可能です（付属しません）。
推奨用途

• 屋内に設ける必要な階段室向け
• 最上部に自由断面積 1 m² 以上の排煙開口が必要な階段室向け
• 実績ある施工技術
• モーターのプレ組付けにより施工が容易
• 9 サイズと 2 種類のガラスで計画の柔軟性を確保

GGU SD0040 / GGL SD0040 - 排煙・排熱窓
排煙窓のバリエーションで、より大きな空力的開口面積を持ちます。機種に応じて、障子内側および枠外側に追加の風除け板を備えます。機能の作動には別途制御ユニットが必要です。換気ボタンによる快適換気は可能です（付属しません）。

仕様 / 技術特性

• メーカー：VELUX
• 避難・出入口窓（GTU/GTL）の開放角度：最大67°（45°まで連続可変、非常時に67°まで）
• 材料：樹脂（木芯をポリウレタンで被覆）、無垢パイン材（クリアまたは白塗装）、外側カバー金属（メンテナンスフリー）
• 換気：閉鎖時の埃・虫対策用フィルター付換気フラップ
• 清掃：回転機能により外側ガラスの清掃が可能
• 仕上げ：樹脂タイプは高品質2成分塗装、木製は溶剤不使用塗装
• 排煙/排熱：GGU / GGL は DIN EN 12101-2 準拠（CE）；GGU SD0040 / GGL SD0040 は空力的開口面積拡大仕様
• モーター：排煙窓はプレ取付けモーター装備；作動には別売の制御ユニットが必要
• 計画オプション：モデルにより最大9サイズの窓および各種複層ガラス
• 例：避難/通過開口サイズ：MK08 70 x 120 cm；SK08 106 x 120 cm；SK10 106 x 140 cm；CK04 約 40 x 90 cm；CK06 約 40 x 110 cm；FK06 約 51 x 110 cm
• ドア機能（GXU/GXL）：側面吊り、最大90°開放、出荷時の開き勝手は機種による（DIN 右 / DIN 左）
