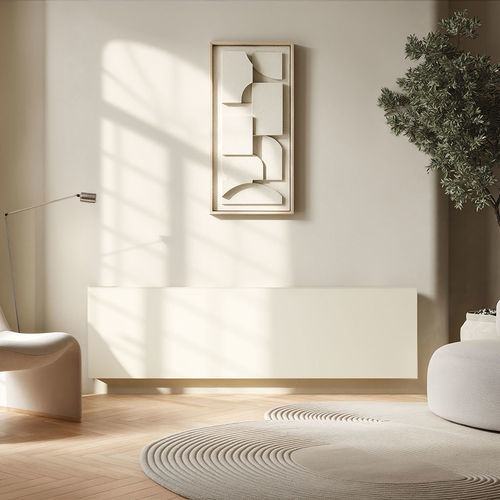

Convector a água quente LINEA PLUS HYBRID

modernometálicobranco

Visão geral do produto
Um clássico da Jaga com design discreto e perfil estreito, com grelha perfurada e painel frontal plano, melhorado com a tecnologia Hybrid para desempenho otimizado. Conforto o ano todo com um convector que arrefece no verão e aquece no inverno. Projetado para integração discreta em interiores modernos.

Principais características

• Convector de perfil estreito com grelha perfurada e painel frontal plano
• Tecnologia Hybrid: capacidade combinada de aquecimento e arrefecimento
• Permutador Low-H2O com revestimento repelente à sujidade e poeira (grafite)
• Disponível com diferentes sistemas de controlo: JAGA ACO (D09), JAGA BMS 0-10V (D03), JAGA TPT (D01)
• Unidade de ventoinha fornecida com funcionamento, controlo e alimentação 24 V DC

JAGA ACO (D09)

• Velocidade da ventoinha selecionada manualmente em 3 modos via painel de controlo.
• Se a temperatura da água < 24°C e o ar estiver mais quente que o permutador, as ventoinhas arrancam e a unidade arrefece a área.
• Se a temperatura da água > 28°C e o ar estiver mais frio que a água, as ventoinhas arrancam e a unidade aquece a área.
• A unidade alterna automaticamente entre modos de aquecimento, arrefecimento e espera.

JAGA BMS 0-10V CONTROL (D03)

• Velocidade da ventoinha controlada por um sinal externo 0-10V (DC) de um termóstato, domótica ou sistema de gestão do edifício.
• As ventoinhas arrancam quando a tensão de controlo ≥ 1V e a temperatura da água > 28°C ou < 24°C; a velocidade aumenta proporcionalmente à tensão de controlo (10V = velocidade máxima).
• Se equipada com motor de válvula termoelétrica ligado à eletrónica interna, a válvula abre quando a tensão de controlo > 1V.

JAGA TPT (D01)

• Velocidade da ventoinha controlada automaticamente com base na temperatura de conforto predefinida através de controlos por toque; permite funcionamento muito silencioso quando a temperatura de conforto é atingida.
• Se equipada com motor de válvula termoelétrica ligado à eletrónica interna, a unidade atua como termóstato de ambiente e liga/desliga o fluxo de água com base na medição da temperatura da sala.
• Se a temperatura ambiente for ajustada/controlada por outro sistema que ativa/desativa o fluxo de água, o TPT pode ser usado apenas para modular o suporte da ventoinha.
• As ventoinhas arrancam para arrefecimento quando a água do permutador < 24°C; arrancam para aquecimento quando a água > 28°C.

Entrega padrão (resumo)

• Permutador Low-H2O com revestimento antipó (grafite)
• Suportes de parede e kit de montagem
• Saída de ar inclinada (standard e Height 020) ou saída de ar estendida 1/8" (twin) e torneira de drenagem 1/2"
• Caixa parcialmente montada para ligação inferior esquerda ou inferior direita
• Unidade de ventoinha fácil de instalar com funcionamento, controlo e alimentação 24 V DC

Composição do código de encomenda
O código de encomenda é construído a partir de partes que identificam produto, altura, comprimento, tipo, cor da caixa e sistema de controlo. Estrutura de exemplo (partes): LINW / height (ex. 035) / length (ex. 050) / type (ex. 11) / case colour (XXX) / control system (DDD).

Valores (excerto da tabela)
Cabeçalho: Height [cm] | Length [cm] | Type | Position | Light Cooling (16/18/27°C) [Watts] | Heating (35/30/20°C) [Watts] | Heating (45/40/20°C) [Watts] | Heating (50/45/20°C) [Watts] | Heating (55/45/20°C) [Watts] | Sound Pressure Level [dB(A)] | Power consumption [Watts] | Water Volume [l] | Ordercode

Linhas (exemplos):
35 | 50 | 11 | 1 | 148 | 190 | 366 | 457 | 499 | 26,0 | 3,6 | 3,0 | LINW 035 050 11 XXX DDD
35 | 60 | 11 | 1 | 191 | 246 | 474 | 592 | 647 | 26,0 | 4,8 | 4,0 | LINW 035 060 11 XXX DDD
35 | 70 | 11 | 1 | 234 | 301 | 580 | 724 | 791 | 26,0 | 5,5 | 5,0 | LINW 035 070 11 XXX DDD
35 | 80 | 11 | 1 | 276 | 355 | 684 | 854 | 933 | 26,0 | 6,3 | 5,0 | LINW 035 080 11 XXX DDD
35 | 90 | 11 | 1 | 317 | 408 | 786 | 982 | 1.072 | 26,0 | 6,7 | 6,0 | LINW 035 090 11 XXX DDD
35 | 100 | 11 | 1 | 358 | 460 | 887 | 1.107 | 1.210 | 26,0 | 7,8 | 7,0 | LINW 035 100 11 XXX DDD
35 | 110 | 11 | 1 | 401 | 516 | 995 | 1.242 | 1.357 | 26,0 | 8,4 | 7,0 | LINW 035 110 11 XXX DDD
35 | 120 | 11 | 1 | 437 | 562 | 1.084 | 1.354 | 1.479 | 26,0 | 8,9 | 8,0 | LINW 035 120 11 XXX DDD
35 | 140 | 11 | 1 | 515 | 662 | 1.277 | 1.595 | 1.743 | 26,0 | 10,1 | 9,0 | LINW 035 140 11 XXX DDD
(A página do produto contém a tabela completa de valores, cobrindo várias alturas e comprimentos com níveis sonoros, consumos e volumes de água correspondentes.)

Imagens / Galeria
Packshot e várias fotos do produto mostrando opções de acabamento externo e exemplos de instalação estão disponíveis na página do produto.

Características / especificações técnicas

• Brand: Jaga
• Denominação: Linea Plus Hybrid
• Permutador: tipo Low-H2O com revestimento antipó
• Limiar de ativação do arrefecimento: temperatura da água < 24°C
• Limiar de ativação do aquecimento: temperatura da água > 28°C
• Alimentação da ventoinha: 24 V DC (unidade de ventoinha integrada)
• Sistemas de controlo disponíveis: ACO (D09), BMS 0-10V (D03), TPT (D01)
• Entrega padrão inclui suportes, grelhas, torneira de drenagem e caixa parcialmente montada
• Acústica: nível de pressão sonora de exemplo 26 dB(A) para muitas configurações (varia conforme o modelo)
• Volume de água e consumo variam conforme o tamanho (exemplos na tabela de valores)
