Convector elétrico HYBRID ACO

a água quentecontemporâneometálico

Visão geral do produto

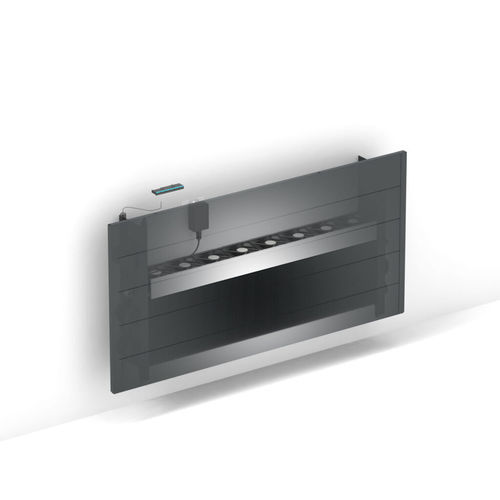

O aquecedor híbrido embutido na parede Jaga ACO é uma unidade integrada que combina aquecimento eficiente a baixa temperatura e refrigeração não condensante. Projetado para instalação embutida, o permutador Low‑H2O permite desempenho eficaz com baixas temperaturas de água e melhora a eficiência sazonal de bombas de calor.

Principais benefícios

• Aquecimento eficiente com baixas temperaturas de água graças ao permutador Low‑H2O
• Refrigeração não condensante em combinação com bombas de calor que fornecem água de refrigeração
• Aumenta o desempenho sazonal de sistemas com bomba de calor
• Permite que caldeiras de condensação operem a temperaturas mais baixas e eficientes
• Desenvolvido pelos criadores da tecnologia de emissores de baixa temperatura

Operação automática e modos

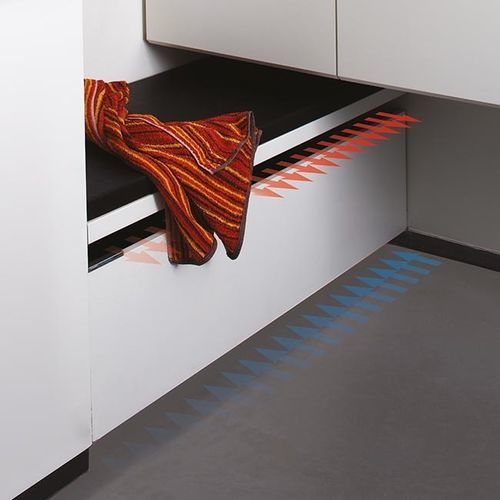

O Hybrid embutido utiliza sensores de temperatura ambiente e de água integrados para alternar automaticamente entre aquecimento e refrigeração não condensante. O modo padrão ACO (auto-change-over) oferece três posições de funcionamento:

• Posição quarto — máx. 26 dB(A)
• Posição conforto — máx. 30 dB(A)
• Posição máxima — para aquecimento ou refrigeração rápida

Função Breeze
Modo de fluxo de ar acionado por ventoinha (Breeze) que proporciona conforto sem necessidade de circulação de água fria.

Resumo dos modos de operação

• Aquecimento
• Refrigeração (não condensante)
• Breeze (apenas ventoinha)

Potências (tabela de seleção)
Colunas da tabela: Altura [cm] ; Comprimento [cm] ; Tipo ; Posição ; Aquecimento 75/65/20 [W] ; Aquecimento 55/45/20 [W] ; Aquecimento 45/35/20 [W] ; Aquecimento 35/30/20 [W] ; Refrigeração leve 16/18/27 (50% UR) [W] ; Pressão sonora dB(A) ; Consumo elétrico [W] ; Caudal de ar [m3/h] ; Código de encomenda
Exemplos: BIWW 020 060 10 ACO ; BIWW 020 070 10 ACO ; BIWW 020 080 10 ACO ; BIWW 020 100 10 ACO ; BIWW 020 140 10 ACO

Entrega padrão (visão geral)

• Entregue embalado plano em dois volumes para facilitar a manipulação; leve e pode ser instalado por uma pessoa
• Permutador Low‑H2O com suportes de parede e kit de fixação
• Cotovelo de purga 1/8" e tampão de drenagem 1/2"
• Parede de separação lacada em cinzento escuro (não adequada como revestimento final)
• Unidade de ventoinha fácil de instalar com comandos e alimentação 24 VDC
• Nota: a unidade não possui monitor de condensação; a monitorização da condensação deve ser integrada na instalação (necessário para refrigeração)

Dimensões e instalação
Produto disponível em várias alturas e comprimentos (ver tabela de seleção). Desenhos técnicos para instalação embutida na parede especificam cortes e folgas de instalação; consulte a documentação do produto para desenhos detalhados.

Características / especificações técnicas

• Funções: aquecimento, refrigeração não condensante, função Breeze (ventoinha)
• Auto-change-over: ACO (comutação automática entre aquecimento e refrigeração)
• Posições de funcionamento: Quarto / Conforto / Máximo
• Desempenho acústico: modo quarto até 26 dB(A), conforto até 30 dB(A) (condições de medição aplicáveis)
• Ventoinha & controlo: unidade de ventoinha integrada com comandos e alimentação 24 VDC
• Permutador de calor: design Low‑H2O para operação eficiente a baixa temperatura
• Compatibilidade de refrigeração: refrigeração não condensante com bombas de calor que fornecem água fria; a monitorização da condensação deve ser tratada pela instalação
• Ligação: ligações padrão com conjuntos de ligação Jaga opcionais
• Garantia: informações de garantia do fabricante disponíveis na documentação do produto
