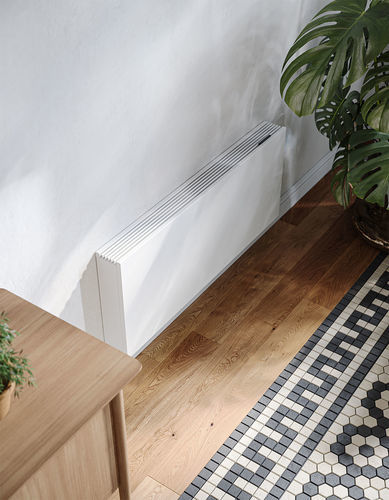

Convector a água quente STRADA HYBRID MM

contemporâneometálicopreto

Visão geral do produto
Strada Hybrid MM é um radiador para bomba de calor de baixa temperatura com ligação central. É fornecido como unidade pronta para uso, totalmente pré-montada, incluindo torneiras embutidas e um atuador termoelétrico integrado com controlo por toque. A unidade suporta aquecimento e arrefecimento não condensante e está otimizada para elevada potência a baixas temperaturas de água.

Principais características

• Tecnologia híbrida para maior desempenho a baixas temperaturas de água
• Otimizado para bombas de calor (aquecimento e arrefecimento não condensante)
• Unidade totalmente pré-montada, incluindo torneiras embutidas
• Atuador termoelétrico integrado invisível com controlo por toque
• Ligação central que simplifica a instalação (mesma ligação independentemente da altura, comprimento ou modelo)
• Permutador Low-H2O integrado com inserto de válvula
• Unidade de ventilador com painel de operação, sistema de controlo e alimentação 24 VDC
• Sistema de controlo totalmente automático
• Garantia de 30 anos (informação do fabricante)

Entrega padrão

• Totalmente pré-montado com carcaça de design ajustada
• Permutador Low-H2O com inserto de válvula, atuador termoelétrico e purgador de ar
• Unidade de ventilador com painel de operação, sistema de controlo e alimentação 24 VDC
• Controlo termostático com operação por toque em modo de temperatura
• Bloco de ligação Euroconus para ligação à parede ou ao piso
• Nota: o aquecedor não está equipado com um detector de condensação; se utilizado para arrefecimento, deve ser integrado um detector de condensação na instalação

Composição

• Conjunto de tecnologia híbrida
• Permutador Low-H2O
• Atuador / motor termoelétrico
• Válvula integrada no coletor de latão
• H-block
• Ligação central
• Carcaça e painel de controlo
• Adaptador AC / alimentação 24 VDC

Opções de bloco de ligação (exemplos)

• Entrada esquerda – para a parede: Eurocone, H-block, dois tubos / um tubo — código: SW
• Entrada esquerda – para o piso: Eurocone, H-block, dois tubos / um tubo — código: SF
• Entrada direita – para a parede: Eurocone, Crossflow H-block, 2-tubos — código: CW
• Entrada direita – para o piso: Eurocone, Crossflow H-block, 2-tubos — código: CF
• Códigos de luva Eurocone 3/4" para tubo metálico de precisão: 112 (12/1), 114 (14/1), 115 (15/1), 116 (16/1), 118 (18/1)
• Códigos de luva sintética ou RPE/ALU: 612 (12/2), 614 (14/2), 616 (16/2), 618 (18/2), 615 (15/2.5), 619 (16/1.5), 620 (20/2)

Saídas / desempenho
Height [cm] | Length [cm] | Type [cm] | Speed | Light Cooling (16/18/27°C) [Watts] | Heating (35/30/20°C) [Watts] | Heating (55/45/20°C) [Watts] | Heating (75/65/20°C) [Watts] | Sound pressure [dB(A)] | Electric power consumption [Watt] | Ordering code
35 | 60 | 11 | 1 | 191 | 246 | 647 | 1142 | 26,0 | 4,8 | STRW 035 060 11 XXX MM D01 XX XXX
35 | 60 | 11 | 2 | 205 | 263 | 693 | 1223 | 30,0 | 5,5 | STRW 035 060 11 XXX MM D01 XX XXX
35 | 60 | 11 | 3 | 242 | 311 | 819 | 1447 | 40,0 | 7,2 | STRW 035 060 11 XXX MM D01 XX XXX
35 | 80 | 11 | 1 | 276 | 355 | 933 | 1648 | 26,0 | 6,0 | STRW 035 080 11 XXX MM D01 XX XXX
35 | 80 | 11 | 2 | 296 | 381 | 1002 | 1770 | 30,0 | 6,7 | STRW 035 080 11 XXX MM D01 XX XXX
35 | 80 | 11 | 3 | 358 | 460 | 1210 | 2136 | 41,8 | 9,0 | STRW 035 080 11 XXX MM D01 XX XXX
35 | 100 | 11 | 1 | 358 | 460 | 1210 | 2136 | 26,0 | 7,0 | STRW 035 100 11 XXX MM D01 XX XXX
35 | 100 | 11 | 2 | 385 | 495 | 1303 | 2301 | 30,0 | 7,7 | STRW 035 100 11 XXX MM D01 XX XXX
35 | 100 | 11 | 3 | 473 | 608 | 1600 | 2825 | 43,0 | 10,7 | STRW 035 100 11 XXX MM D01 XX XXX
35 | 120 | 11 | 1 | 437 | 562 | 1479 | 2612 | 26,0 | 8,7 | STRW 035 120 11 XXX MM D01 XX XXX

Documentação e media
Documentação do produto (manuais, brochuras, ferramentas de seleção) e um vídeo de instalação estão disponíveis junto do fabricante. A página do produto lista documentação para download e um vídeo que demonstra a instalação e o funcionamento.

Especificações técnicas

• Brand: Jaga
• Model / commercial name: Strada Hybrid MM
• Connection: Ligação central
• Technology: Permutador Low-H2O híbrido + unidade de ventilador
• Control: Atuador termoelétrico integrado com controlo por toque, sistema de controlo totalmente automático
• Power supply: Adaptador AC / 24 VDC (controlo do ventilador e eletrónica)
• Delivery state: Unidade pré-montada incluindo torneiras embutidas e bloco de ligação Euroconus
• Applications: Aquecimento e arrefecimento não condensante, optimizado para bombas de calor
• Accessories / options: Toalheiro, grelha Mikado, múltiplas variantes de bloco de ligação (SW, SF, CW, CF), códigos de luva para vários Ø de tubo
• Acoustic & electrical data: pressão sonora e consumo eléctrico variam conforme o tamanho/velocidade (ver tabela de saídas acima)
• Warranty: o fabricante indica garantia de 30 anos (informação do produto)
