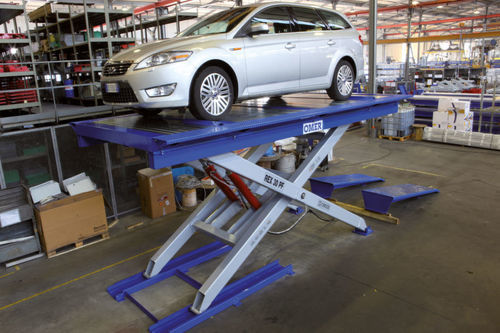

Plataforma elevadora para carros REX PF

de manutençãopara uso industrialpara uso profissional

O Rex PF é uma plataforma elevatória pantógrafo (tesoura) concebida para estacionamento e movimentação de veículos, oferecendo uma solução compacta e económica. É adequada para veículos de distância entre eixos longa e para automóveis com frente pesada, dispondo de componentes fiáveis e de fácil manutenção.

Construção e plataforma

• Plataforma fabricada em painéis galvanizados de baixo perfil para permitir uma instalação compacta e reduzir a profundidade da casa de máquinas.
• Batentes dianteiros e traseiros integrados garantem o correto posicionamento do veículo e evitam deslocamentos para a frente durante o movimento da plataforma.
• Parte inferior da plataforma apoiada por um esqueleto de aço para maior fiabilidade estrutural; a largura do perfil lateral da plataforma pode ser ajustada para adaptar a área de apoio aos veículos do cliente.

Sistema hidráulico e segurança

• Sistema hidráulico composto por dois pistões (fabricados pela O.ME.R.), cada um equipado com válvula diferencial para monitorizar diferenças de pressão do óleo.
• Electroválvula de segurança isola o pistão do circuito hidráulico em caso de perda significativa de pressão, evitando a fuga descontrolada de óleo.
• O curso da plataforma é regulado por dois fins de curso e um terceiro fim de curso independente funciona como backup de segurança.

Instalação e manutenção

• A caixa de junção que liga a máquina ao quadro eléctrico está montada no espaçador inferior da perna de ponto fixo para fácil acesso.
• Os circuitos eléctricos e os sistemas necessários estão pré‑instalados na unidade para simplificar e acelerar a instalação no local; o circuito permanece acessível para manutenção.
• As bases deslizantes das pernas e a base da estrutura fixa são ancoradas ao solo com âncoras mecânicas; as rodas e pinos utilizam buchas plásticas resistentes ao desgaste para reduzir fricção e prolongar a vida útil.

Especificações técnicas

• Designação do modelo: Rex PF
• Capacidade máxima: 3.000 Kg
• Comprimento da plataforma: 5.200 mm
• Altura máxima de elevação (tesoura simples): até 3,5 m
• Profundidade da casa de máquinas necessária: 510 mm
• Construção da plataforma: painéis galvanizados, baixo perfil
• Estrutura de suporte: esqueleto de aço sob a plataforma
• Batentes de posição: dianteiro e traseiro (de série)
• Hidráulica: dois pistões com válvulas diferenciais e electroválvula de isolamento de segurança
• Segurança: dois fins de curso mais um terceiro fim de curso de backup
• Ancoragem: âncoras mecânicas para as bases deslizantes e a estrutura fixa
• Componentes de desgaste: rodas e pinos com buchas plásticas resistentes ao desgaste
