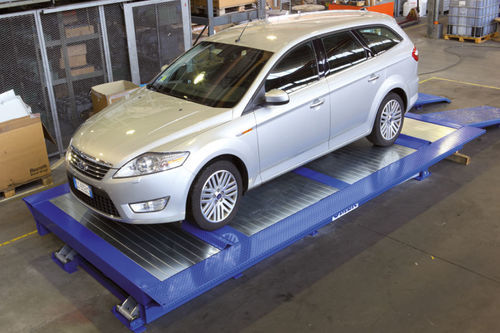

Plataforma elevadora para carros REX GOLD

de carregamentopara uso domésticopara uso industrial

Rex Gold é uma plataforma elevatória pantógrafo (tesoura) projetada para veículos e mercadorias, com elevação simétrica, opções de instalação compactas e acesso facilitado para manutenção. As configurações chegam até 4,10 m de altura e capacidades de 3.000 kg (padrão) até 4.000 kg.

Visão geral

• Sistema de elevação pantógrafo (tesoura) utilizável como elevador de carros ou de cargas; versão com cobertura disponível.
• Elevação simétrica com até quatro pontos de apoio móveis; não é sempre necessário centralizar a carga na plataforma.
• Plataforma e estrutura totalmente galvanizadas para resistência a intemperismos.

Principais componentes e construção

• Dois pistões hidráulicos centrais montados na estrutura móvel das pernas; pistões fabricados por O.ME.R. S.p.a.
• Os cilindros são ligados por uma conexão central fixa e conduzidos ao sistema hidráulico; uma barra no pistão esquerdo comporta três chaves de fim de curso ajustáveis (duas superiores, duas inferiores e uma de segurança).
• Todas as ligações hidráulicas e elétricas correm ao longo das pernas, pré-instaladas e protegidas por um sistema de catenária para evitar dobras ou danos.
• As pernas deslizam sobre duas calhas contínuas fixadas ao solo com ancoragens mecânicas; as bases são moldadas para impedir o desengate das rodas em operações com irregularidades.
• Os pistões hidráulicos incluem válvulas de diferencial de pressão; válvulas tipo paraquedas bloqueiam a plataforma em caso de queda abrupta de pressão ou fuga de óleo.
• Unidade eletro-hidráulica (bomba e reservatório) integrada ao quadro elétrico para um conjunto compacto.
• Opção de vigas superiores flangeadas para permitir entrega desmontada e montagem em poço quando o espaço for limitado.
• Alavanca auxiliar centraliza as pernas em relação ao eixo central, aumentando a segurança e evitando desengates laterais.
• Plataforma composta por painéis galvanizados apoiados em um esqueleto de aço para leveza e rigidez.
• Painel de comando por botões com comandos de movimento, botão de emergência tipo cogumelo e chave de ativação.

Segurança, acessibilidade e manutenção

• Válvulas paraquedas e válvulas de pressão diferencial protegem contra falhas hidráulicas súbitas e bloqueiam a plataforma quando necessário.
• Válvulas de controle de velocidade e manómetro para pressão de trabalho, com acesso facilitado ao bloco hidráulico, simplificam a manutenção.
• Calços de plataforma dianteiros e traseiros de série asseguram o posicionamento correto do veículo e evitam movimentos bruscos durante a operação.

Especificações técnicas

• Altura máxima de elevação: 4,10 m (variante REX Gold 30)
• Capacidade de carga padrão: 3.000 kg (ampliável para 4.000 kg)
• Peso total típico (REX Gold 30): 4.000 kg
• Profundidade de poço requerida (REX Gold 30): 51 cm
• Material da plataforma: painéis totalmente galvanizados com esqueleto de aço
• Sistema de elevação: pantógrafo/tesoura com até quatro pontos de apoio móveis (REX Gold 30)
• Hidráulica: dois pistões centrais de duplo efeito com válvulas externas e válvulas de segurança paraquedas
• Fim de curso: conjunto ajustável com finais superior/inferior e fim de segurança
• Unidade hidráulica: bomba eletro-hidráulica e reservatório integrados ao quadro elétrico
• Opções de instalação: viga superior flangeada para montagem em poço; versão com cobertura disponível
