Elevador de carros hidráulico HYPERLIFT 80 4C

mecânicopara caminhãopara ambiente externo

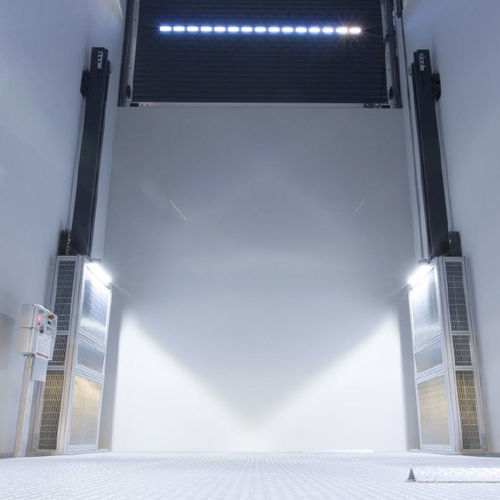

HYPERLIFT é uma plataforma elevatória de 4 colunas de alta capacidade projetada para elevar automóveis, veículos ligeiros, reboques e veículos de transporte de porte médio. É certificada para operação com pessoa a bordo e adequada para instalações industriais e oficinas.

AS QUATRO COLUNAS
A máquina é constituída por quatro colunas; todos os elementos mecânicos de manobra estão protegidos por uma estrutura em malha metálica para evitar contacto com peças em movimento.

A PROTEÇÃO
A proteção das colunas e dos elementos de manobra tem 2.40 m de altura para impedir qualquer contacto a partir da plataforma; a proteção pode, opcionalmente, suportar sistemas de iluminação.

A COLUNA
A coluna e o conjunto de acionamento incluem um pistão de elevação, duas correntes de retorno, uma cremalheira e a estrutura da coluna. A construção maciça garante a estabilidade da plataforma.

CADA PISTÃO
Cada pistão possui duas correntes estruturais de retorno que duplicam o comprimento útil do veio, permitindo grandes cursos sem comprometer a estabilidade. A plataforma pode atingir até 16 m de curso.

ESTRUTURA DA POLIA
O conjunto de polias evita o desencaixe das correntes; pinos são travados e uma estrutura em aço envolve e protege as correntes.

A PLATAFORMA
A plataforma dispõe de um sistema de calço de roda para posicionar o veículo e agir como paragem mecânica caso o travão de estacionamento não esteja accionado. Duas barreiras fotoelétricas (uma por cada lado curto) impedem o movimento em caso de estacionamento incorreto; o feixe forma uma barreira real para evitar danos por contacto durante o movimento.

COMANDOS E SEGURANÇA
A placa de comandos montada na plataforma permite a operação com pessoa a bordo; inclui botões subir/descer, paragem de emergência e um discador automático padrão que tenta números predefinidos em sequência. Uma segunda placa de comandos no lado oposto é opcional. As placas de comandos ao nível do solo incluem paragem, chave de acesso e fecho de portas e têm grau de proteção IP54 para instalação exterior.

SINCRONIZAÇÃO MECÂNICA
A plataforma é equilibrada por barras de torção longitudinais e transversais ligadas a quatro cremalheiras. Engrenagens cônicas sincronizam a rotação das barras de torção para garantir um movimento estável e plano e a ação simultânea dos quatro pistões; pinhões dentados engrenam com cremalheiras soldadas às colunas para impedir praticamente a torção da plataforma.

TRAVAMENTO MECÂNICO AO NÍVEL
Um sistema de bloqueio mecânico ao nível do chão evita movimentos indesejados quando o veículo sobe para a plataforma; elimina o escorregamento hidráulico e permite a despressurização do sistema hidráulico entre ciclos, prolongando a vida útil dos componentes.

Características / especificações técnicas

• Capacidade nominal: 8 toneladas (5 t em configuração com teto)
• Curso vertical máximo: até 16 m
• Altura de proteção da plataforma (malha): 2.40 m
• Acionamento: quatro pistões de empuxo (um por coluna) com duas correntes de retorno por pistão
• Sincronização: barras de torção com engrenagens cônicas e pinhões/crenagens
• Projeto das polias: pinos anti-desencaixe e estrutura protetora em aço
• Segurança da plataforma: sistema de calço de roda e barreiras fotoelétricas em ambos os lados curtos
• Controles: placa de comandos na plataforma com subir/descer, emergência e discador padrão; segunda placa opcional
• Controles ao nível do solo: IP54 com paragem, chave de acesso e fecho de portas
• Sistema de travamento mecânico ao nível para evitar escorregamento hidráulico e permitir despressurização
• Opcionais: cabine e portas embarcadas (sob pedido)
• Projetado e certificado para operação com pessoa a bordo
