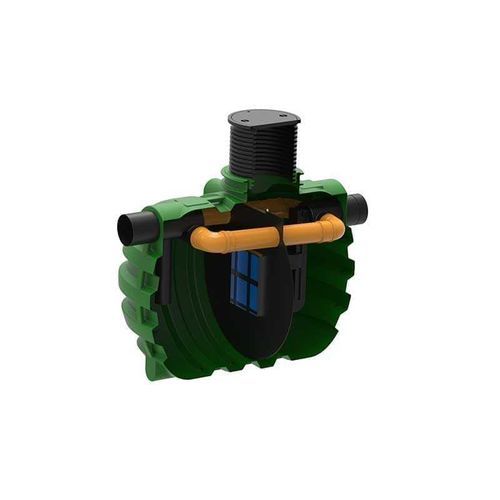

Separador de hidrocarbonetos em polietileno ROSEPBP10

Descrição
Os separadores de óleo Rosep com desvio de 10% são usados para tratar as águas pluviais de superfícies pavimentadas como estradas, pátios e estacionamentos, onde combustível ou óleo de veículos pode escorrer.
O separador de óleo com desvio é dimensionado para eventos pluviométricos críticos ou caudais elevados. Durante picos de precipitação, 10% do caudal é tratado no separador de óleo e 90% passa pelo by-pass.
Tubos de circulação internos com diâmetro até DN400 são instalados no interior do separador, o que facilita a instalação e manuseio durante o transporte, ao mesmo tempo que aumenta a vida útil do produto, pois a pressão do solo não pode danificar os tubos. Quando a água de saída descarrega em águas subterrâneas, instala-se no separador uma válvula de corte automática ou uma válvula de retenção e um recipiente de amostragem.

Exemplos de dimensões - tabela (excerto)
Volume [L] | NS [L/s] | Código | Dimensões A x B x C [mm] | Superfície [m2]
2.200 | 30/3 | 7300068900 | 2090 x 1400 x 2100 | 1.200
2.600 | 50/5 | 7300068910 | 2430 x 1400 x 2100 | 2.400
3.000 | 80/8 | 7300068980 | 2680 x 1400 x 2100 | 3.500
3.500 | 100/10 | 7300068920 | 2680 x 1400 x 2100 | 4.000
5.000 | 150/15 | 7300068930 | 2660 x 1800 x 2600 | 6.100
6.000 | 200/20 | 7300068940 | 3030 x 1800 x 2600 | 8.100
8.000 | 250/25 | 7300068610 | 3070 x 2300 x 2850 | 10.100
10.000 | 300/30 | 7300068950 | 3330 x 2300 x 2850 | 12.100
12.000 | 400/40 | 7300068960 | 4150 x 2300 x 2850 | 16.200
16.000 | 500/50 | 7300068970 | 6430 x 2300-2850 x 2850 | 20.300
22.000 | 650/65 | 7300068560 | 7870 x 2300-2850 x 2850 | (superfície não indicada)
25.000 | 800/80 | 7300068570 | 8950 x 2300-2870 x 2850 | (superfície não indicada)
30.000 | 1000/100 | 7300068580 | 10080 x 2300-3380 x 2850 | (superfície não indicada)
35.000 | 1250/125 | 7300068590 | 9890 x 2300-3380 x 2850 | (superfície não indicada)
40.000 | 1500/150 | 7300068600 | 10970 x 2300-3380 x 2850 | (superfície não indicada)
45.000 | (NS não indicado) | 7300068620 | (dimensões não indicadas) | (superfície não indicada)
50.000 | (NS não indicado) | 7300068630 | (dimensões não indicadas) | (superfície não indicada)

Disponibilidades e documentos associados
O produto é oferecido em vários volumes e tamanhos (ver tabela acima). Para muitos modelos existem desenhos, fichas técnicas e renderizações (desenhos e fichas técnicas disponíveis em PDF para os diferentes tamanhos).

Características / especificações técnicas

• Tipo: separador de óleo com desvio (by-pass) 10%
• Gama: Rosep (denominações internas frequentemente indicadas como Rosep BP10 ou RosepBP10)
• Aplicação: tratamento de águas de escoamento em superfícies pavimentadas (estacionamentos, estradas, pátios, postos de combustível, oficinas, etc.)
• Funcionamento: 10% do caudal tratado para separação óleo/água; 90% por by-pass em caudais elevados
• Equipamentos possíveis: tubos de circulação internos até DN400, válvula de corte automática ou clapeta antirretorno, dispositivo de amostragem
• Tamanhos: ampla gama de volumes (ex. 2.200 L a 50.000 L) e caudais normalizados (ex. NS 30/3, NS 50/5, NS 80/8 ... NS 1000/100)
• Códigos de produto: cada capacidade tem um código específico (ex. 7300068900 para 2.200 L, 7300068910 para 2.600 L, 7300068980 para 3.000 L, etc.)
• Desenhos e fichas técnicas (PDF) disponíveis para a maioria dos tamanhos
