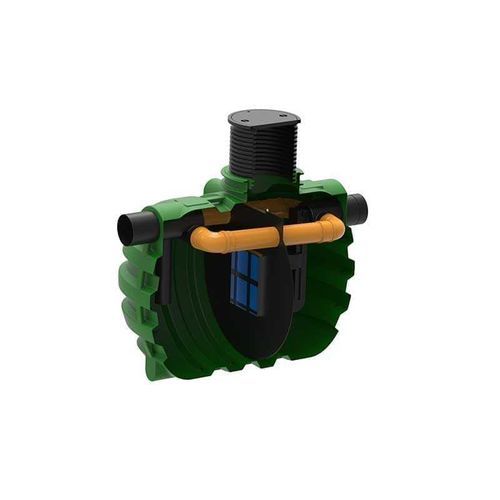

Separador de hidrocarbonetos em polietileno ROSEP BY-PASS 20

Apresentação
Os separadores com bypass de 20% tratam integralmente todos os caudais gerados por precipitações até 6,5 mm/h (≈99% dos eventos). Estas unidades são utilizadas em áreas de estacionamento quando se considera aceitável não fornecer tratamento completo para caudais máximos extremos (por exemplo, baixa probabilidade de um grande derrame coincidir com chuvas intensas).

Tabela de dimensões e características principais

• NS [L/s] | Código | Volume total [L] | Volume da câmara de sedimentação [L] | Volume do separador de hidrocarbonetos [L] | Capacidade máxima de óleo [L] | Dimensões A x B x C [mm] | Tubos DN [mm] | Tampa [mm] | Plano | Ficha técnica | Render
• 15/3 | 7300068800 | 2.200 | 830 | 910 | 440 | 2110 x 1400 x 2100 | Ø600 | 200 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 30/6 | 7300068810 | 3.000 | 1.110 | 1.250 | 670 | 2680 x 1400 x 2100 | Ø600 | 200 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 50/10 | 7300068500 | 3.500 | 1.410 | 1.200 | 690 | 2.290 x 1.800 x 2.600 | Ø600 | 250 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 80/16 | 7300068820 | 5.000 | 1.980 | 1.820 | 620 | 2.760 x 1.800 x 2.600 | Ø600 | 315 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 100/20 | 7300068840 | 6.000 | 2.010 | 2.560 | 690 | 3.130 x 1.800 x 2.600 | Ø600 | 315 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 150/30 | 7300068850 | 8.000 | 2.710 | 3.450 | 860 | 2.820 x 2.300 x 2.850 | Ø600 | 400 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 200/40 | 7300068860 | 10.000 | 3.780 | 3.670 | 990 | 3.230 x 2.300 x 2.850 | Ø600, Ø800 | 400 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 250/50 | 7300068870 | 12.000 | 5.070 | 4.710 | 1.140 | 3.760 x 2.300 x 2.850 | Ø600, Ø800, Ø250 | 400 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 325/65 | 7300068830 | 16.000 | 5.950 | 6.130 | 2.020 | 4.840 x 2.300 x 2.850 | Ø600, Ø800, Ø250 | 500 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 400/80 | 7300068880 | 22.000 | 7.810 | 7.670 | 2.020 | 6.470 x 2.300 x 2.850 | 2xØ600, Ø800 | 500 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 500/100 | 7300068890 | 25.000 | 10.620 | 7.840 | 3.790 | 8.750 x 2.300-2.730 x 2.850 | 2xØ600, Ø800 | 600 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 650/125 | 7300068510 | 30.000 | 11.920 | 12.010 | 4.260 | 9.830 x 2.300-2.730 x 2.850 | 2xØ600, Ø800 | 600 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 700/150 | 7300068520 | 35.000 | (valores internos do fabricante) | (valores internos do fabricante) | (valores internos) | 11.570 x 2.300-2.850 x 2.850 | 2xØ600, Ø800 | 600 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 1.000/200 | 7300068530 | 40.000 | (valores internos do fabricante) | (valores internos do fabricante) | (valores internos) | 12.550 x 2.300-2.850 x 2.850 | 2xØ600, Ø800 | 800 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 1.250/250 | 7300068540 | 45.000 | (valores internos do fabricante) | (valores internos do fabricante) | (valores internos) | 12.410 x 2.300-2.850 x 2.850 | Ø600 | 1.000 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível
• 1.500/300 | 7300068550 | 50.000 | (valores internos do fabricante) | (valores internos do fabricante) | (valores internos) | 13.490 x 2.300-2.850 x 2.850 | Ø600 | 1.000 | Plano (PDF) disponível | Ficha técnica (PDF) disponível | Imagem render disponível

Observações sobre a tabela
A tabela acima lista os tamanhos NS disponíveis para a versão Rosep com bypass 20%. Para várias dimensões, a documentação disponível inclui plantas (PDF), fichas técnicas (PDF) e renders (imagens). As dimensões A x B x C, volumes e diâmetros de tubos variam consoante o tamanho NS.
