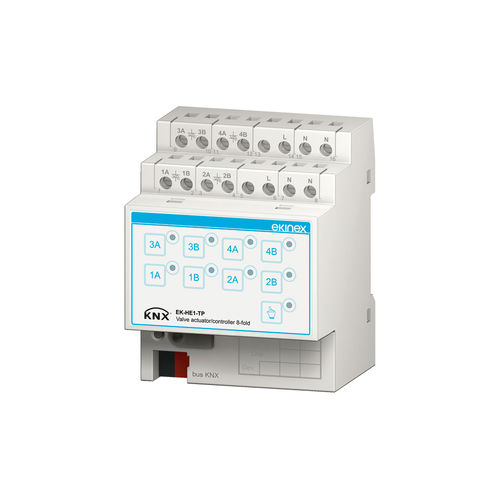

アクチュエータ機能を持つKNXバスデバイス(KNX室温コントローラとの組み合わせ)またはコントローラ/アクチュエータ(KNXセンサによる温度値の取得)。2管および4管の油圧分配システム用で、ゾーンバルブ用の電熱アクチュエーターまたはサーボモーターのON/OFF制御用に8つのトライアック出力を備えています。EN 60715レール上の分電盤に取り付け可能(18 mmのモジュールユニット4個)。ホームオートメーションやビルディングオートメーションのためのKNX設備で使用されます。
バスからの電源供給および補助電源 230 Vac 50/60 Hz
2管および4管の油圧分配システムの制御
8個のTRIAC出力(ゾーンバルブ用電熱アクチュエーターまたはサーボモーターのON/OFF制御用
EK-HE1-TPアクチュエータ/コントローラは、エキネックス®のKNX
Sモードバス装置で、ラジエントパネルやラジエータが設置された配電マニホールドに設置された電熱アクチュエーターやゾーンバルブ用モーターを制御します。
を制御する装置です。8つの出力チャンネルにはTRIACが使用されています。
ノイズのないコマンドと高いサイクル数を実現しています。本機は、NC(通常閉)またはNO(通常開)と組み合わせて動作させることができます。
NC(通常閉)またはNO(通常開)のアクチュエータと組み合わせて使用することができます。
また、2本または4本の油圧配管で使用することができます。
後者の場合は、出力をインターロックすることが可能です。
後者の場合、出力をインターロックすることが可能で、連結されたバルブが開く前にアクティブなバルブを完全に閉じ
後者の場合、出力をインターロックすることが可能で、連結されたバルブが開く前にアクティブなバルブを完全に閉じ、加熱された流体と衝突した搬送流体の混合を避けることができます。この装置には、出力を手動で制御するためのメンブレンキーパッドと、動作状態を診断するためのLEDインジケータが装備されています。
インジケータが装備されており,動作状態や
出力の短絡や電源障害で発生するアラームを診断するためのLEDインジケータが装備されています。
故障の原因となります。
---
