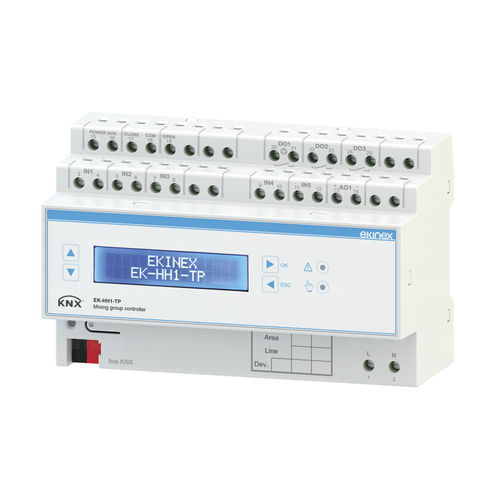

ミキシンググループを制御するためのKNXバスデバイス。ミキシングバルブ用サーボモーターの制御(3つのフローティングポイントまたは0~10V信号による循環ポンプの制御流入温度、戻り温度(輸送流体)、外部温度(空気)の取得。暖房と冷房を別々に選択できる調節モードによる、搬送物の流入温度の調節。温度・湿度センサーを内蔵したルームサーモスタットとの組み合わせで、床下や天井の冷暖房放射パネルの用途に特に適した装置。配電盤にEN60715規格のレール(18mmのモジュールユニット8個)で取り付け可能。ホームオートメーションやビルディングオートメーション用のKNX設備で使用可能。
3浮動小数点サーボモーター用TRIAC出力(CLOSE / COM / OPEN)×1(24Vまたは230Vのサーボモーター電源用POWER AUX入力付き
0〜10V制御信号のサーボモーター用出力(AO1)×1
循環ポンプ制御用SPSTリレー出力(DO1)1個
追加機能用SPSTリレー出力(DO2、DO3)×2
3つのアナログ入力 (IN1, IN2, IN3) パッシブ温度センサー用 (NTC 10 kΩ, 25 °C)
2つの設定可能な入力 (IN4, IN5) アナログ (NTC 10 kΩ, 25 °C) またはデジタル (自由電位接点用)
バスからの電源供給と補助230V 50/60Hzの電源供給
2つのロジック機能、各16個のオブジェクト
温度超過(加熱)および温度低下(冷却)のアラーム管理
結露センサーによるアラーム管理
英数字ディスプレイとメンブレンキーボードによる動作パラメータの監視と制御パラメータのサブセットの変更
---
