床下暖房マット MAT
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 床下
詳細
製品概要

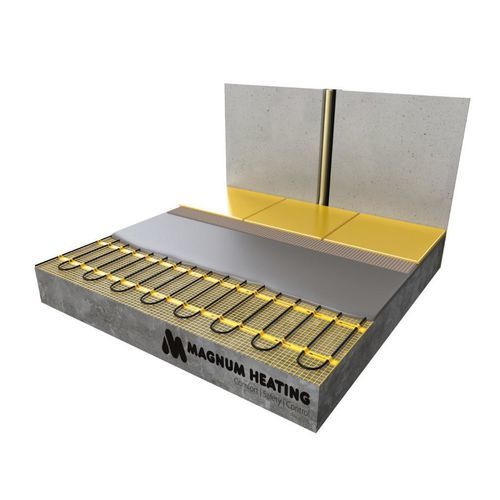

MAGNUM Matは、既存のタイル床または既設の床スcreedの上に解体やフライス加工を行わずに直接設置できる電気式床暖房マットです。マットの厚さは約4mmで、タイル接着材や自己流動性の床材の中に埋め込むことができます。加熱ケーブルは片側のみで接続されており、加熱体と電源ケーブル間は目に見えないブラインド接続となっています。
簡易施工
注意
MAGNUM Matは軽量コンクリートでの使用には適していません。
製品バリエーション（表）
Art.nr. white | Art.nr. black | Description | m² | Power | W per m² | Amps | Ohm | Dimension
200075 | 210075 | MAGNUM Mat Set | 0,75 m² | 113 Watt | 150 Watt | 0,6 | 468 | 0,25 x 3,00 m
200205 | 210205 | MAGNUM Mat Set | 1,0 m² | 150 Watt | 150 Watt | 0,7 | 353 | 0,50 x 2,00 m
200125 | 210125 | MAGNUM Mat Set | 1,25 m² | 188 Watt | 150 Watt | 0,8 | 281 | 0,25 x 5,00 m
200305 | 210305 | MAGNUM Mat Set | 1,5 m² | 225 Watt | 150 Watt | 1,0 | 235 | 0,50 x 3,00 m
200175 | 210175 | MAGNUM Mat Set | 1,75 m² | 263 Watt | 150 Watt | 1,1 | 201 | 0,25 x 7,00 m
200405 | 210405 | MAGNUM Mat Set | 2,0 m² | 300 Watt | 150 Watt | 1,3 | 176 | 0,50 x 4,00 m
200225 | 210225 | MAGNUM Mat Set | 2,25 m² | 338 Watt | 150 Watt | 1,5 | 157 | 0,25 x 9,00 m
200505 | 210505 | MAGNUM Mat Set | 2,5 m² | 375 Watt | 150 Watt | 1,6 | 141 | 0,50 x 5,00 m
200605 | 210605 | MAGNUM Mat Set | 3,0 m² | 450 Watt | 150 Watt | 2,0 | 117 | 0,50 x 6,00 m
200705 | 210705 | MAGNUM Mat Set | 3,5 m² | 525 Watt | 150 Watt | 2,3 | 100 | 0,50 x 7,00 m
200805 | 210805 | MAGNUM Mat Set | 4,0 m² | 600 Watt | 150 Watt | 2,6 | 88 | 0,50 x 8,00 m
200905 | 210905 | MAGNUM Mat Set | 4,5 m² | 675 Watt | 150 Watt | 2,9 | 78 | 0,50 x 9,00 m
201005 | 211005 | MAGNUM Mat Set | 5,0 m² | 750 Watt | 150 Watt | 3,3 | 71 | 0,50 x 10,00 m
201205 | 211205 | MAGNUM Mat Set | 6,0 m² | 900 Watt | 150 Watt | 3,9 | 59 | 0,50 x 12,00 m
201405 | 211405 | MAGNUM Mat Set | 7,0 m² | 1050 Watt | 150 Watt | 4,6 | 50 | 0,50 x 14,00 m
201605 | 211605 | MAGNUM Mat Set | 8,0 m² | 1200 Watt | 150 Watt | 5,2 | 44 | 0,50 x 16,00 m
201805 | 211805 | MAGNUM Mat Set | 9,0 m² | 1350 Watt | 150 Watt | 5,9 | 39 | 0,50 x 18,00 m
202005 | 212005 | MAGNUM Mat Set | 10,0 m² | 1500 Watt | 150 Watt | 6,5 | 35 | 0,50 x 20,00 m
202405 | 212405 | MAGNUM Mat Set | 12,0 m² | 1500 Watt | 125 Watt | 6,5 | 35 | 0,50 x 24,00 m
203005 | 213005 | MAGNUM Mat Set | 15,0 m² | 1875 Watt | 125 Watt | 8,2 | 28 | 0,50 x 30,00 m
204010 | 214010 | MAGNUM Mat Set | 20,0 m² | 2500 Watt | 125 Watt | 10,8 | 21 | 0,50 x 40,00 m
205010 | 215010 | MAGNUM Mat Set | 25,0 m² | 3125 Watt | 125 Watt | 13,6 | 17 | 0,50 x 50,00 m
技術仕様
パッケージ内容
保証
マットの電気的動作に対する生涯保証*およびサーモスタットと床温度センサーに対する2年保証。
仕様 / 技術的データ
MAGNUM Matは、既存のタイル床または既設の床スcreedの上に解体やフライス加工を行わずに直接設置できる電気式床暖房マットです。マットの厚さは約4mmで、タイル接着材や自己流動性の床材の中に埋め込むことができます。加熱ケーブルは片側のみで接続されており、加熱体と電源ケーブル間は目に見えないブラインド接続となっています。
簡易施工
- タイル用接着剤への直接敷設
- 自己流動性のセメント材への敷設
- プラスターやモルタルへの埋設
- 石膏系（アニハイドライト）床への適用
注意
MAGNUM Matは軽量コンクリートでの使用には適していません。
製品バリエーション（表）
Art.nr. white | Art.nr. black | Description | m² | Power | W per m² | Amps | Ohm | Dimension
200075 | 210075 | MAGNUM Mat Set | 0,75 m² | 113 Watt | 150 Watt | 0,6 | 468 | 0,25 x 3,00 m
200205 | 210205 | MAGNUM Mat Set | 1,0 m² | 150 Watt | 150 Watt | 0,7 | 353 | 0,50 x 2,00 m
200125 | 210125 | MAGNUM Mat Set | 1,25 m² | 188 Watt | 150 Watt | 0,8 | 281 | 0,25 x 5,00 m
200305 | 210305 | MAGNUM Mat Set | 1,5 m² | 225 Watt | 150 Watt | 1,0 | 235 | 0,50 x 3,00 m
200175 | 210175 | MAGNUM Mat Set | 1,75 m² | 263 Watt | 150 Watt | 1,1 | 201 | 0,25 x 7,00 m
200405 | 210405 | MAGNUM Mat Set | 2,0 m² | 300 Watt | 150 Watt | 1,3 | 176 | 0,50 x 4,00 m
200225 | 210225 | MAGNUM Mat Set | 2,25 m² | 338 Watt | 150 Watt | 1,5 | 157 | 0,25 x 9,00 m
200505 | 210505 | MAGNUM Mat Set | 2,5 m² | 375 Watt | 150 Watt | 1,6 | 141 | 0,50 x 5,00 m
200605 | 210605 | MAGNUM Mat Set | 3,0 m² | 450 Watt | 150 Watt | 2,0 | 117 | 0,50 x 6,00 m
200705 | 210705 | MAGNUM Mat Set | 3,5 m² | 525 Watt | 150 Watt | 2,3 | 100 | 0,50 x 7,00 m
200805 | 210805 | MAGNUM Mat Set | 4,0 m² | 600 Watt | 150 Watt | 2,6 | 88 | 0,50 x 8,00 m
200905 | 210905 | MAGNUM Mat Set | 4,5 m² | 675 Watt | 150 Watt | 2,9 | 78 | 0,50 x 9,00 m
201005 | 211005 | MAGNUM Mat Set | 5,0 m² | 750 Watt | 150 Watt | 3,3 | 71 | 0,50 x 10,00 m
201205 | 211205 | MAGNUM Mat Set | 6,0 m² | 900 Watt | 150 Watt | 3,9 | 59 | 0,50 x 12,00 m
201405 | 211405 | MAGNUM Mat Set | 7,0 m² | 1050 Watt | 150 Watt | 4,6 | 50 | 0,50 x 14,00 m
201605 | 211605 | MAGNUM Mat Set | 8,0 m² | 1200 Watt | 150 Watt | 5,2 | 44 | 0,50 x 16,00 m
201805 | 211805 | MAGNUM Mat Set | 9,0 m² | 1350 Watt | 150 Watt | 5,9 | 39 | 0,50 x 18,00 m
202005 | 212005 | MAGNUM Mat Set | 10,0 m² | 1500 Watt | 150 Watt | 6,5 | 35 | 0,50 x 20,00 m
202405 | 212405 | MAGNUM Mat Set | 12,0 m² | 1500 Watt | 125 Watt | 6,5 | 35 | 0,50 x 24,00 m
203005 | 213005 | MAGNUM Mat Set | 15,0 m² | 1875 Watt | 125 Watt | 8,2 | 28 | 0,50 x 30,00 m
204010 | 214010 | MAGNUM Mat Set | 20,0 m² | 2500 Watt | 125 Watt | 10,8 | 21 | 0,50 x 40,00 m
205010 | 215010 | MAGNUM Mat Set | 25,0 m² | 3125 Watt | 125 Watt | 13,6 | 17 | 0,50 x 50,00 m
技術仕様
- EMCフリーの2導体ヒーターケーブルをガラス繊維マットに内蔵
- 給電ケーブル：約3.5m、3線式
- 接地付きアルミシースで完全被覆
- 加熱ケーブルと接続ケーブル間の独自のブラインド接続
- クロム/ニッケル抵抗線
- PTFE（テフロン）絶縁
- PVC保護被覆
- ケーブル直径：約4 mm
- マット幅：25または50 cm
- 湿潤エリアへの設置に関する現行NEN規格に適合

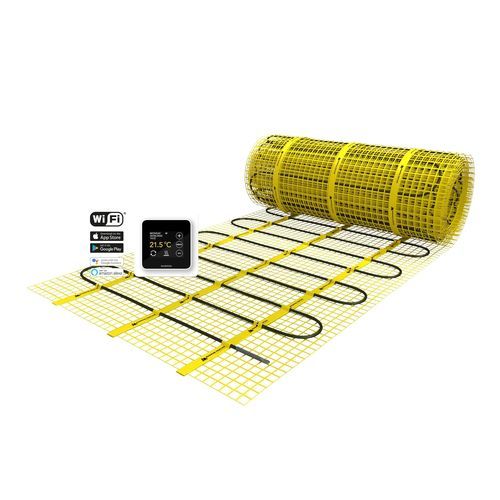

パッケージ内容
- ヒーティングマット
- MAGNUM Remote Control WiFiサーモスタット（床温度センサー付）
- 床温度センサー用フレキシブルチューブ
- 設置説明書＆点検/管理カード
保証
マットの電気的動作に対する生涯保証*およびサーモスタットと床温度センサーに対する2年保証。
仕様 / 技術的データ
- システム種別：電気式
- システム高さ：4 mm
- システム幅：25または50 cm
- 最小仕上げ高さ：10 mm
- 施工：自己流動材 / タイル接着剤
- 出力：125または150 W/m²
- 湿潤エリア対応：はい
- タイル適合：はい
- 木材（自己流動材使用時）適合：はい
- （PVC）ラミネート（自己流動材使用時）適合：はい
- カーペット（自己流動材使用時）適合：はい
- 認証：CE、VDE
- 保証：マット電気動作に対する生涯保証*およびサーモスタットとセンサーに対する2年保証
