断熱材 ISOROL

防音エポキシ製PET

概要

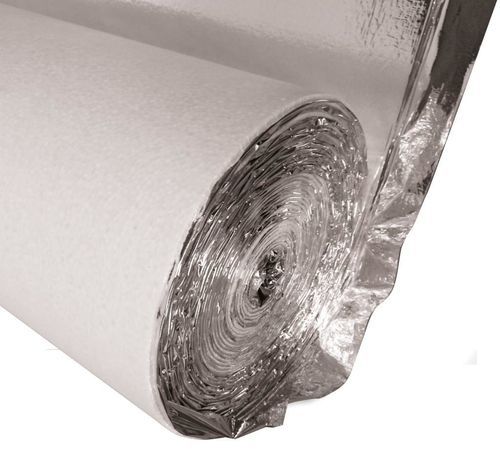

MAGNUM Isorol 断熱ロールは、片面に12 µmの金属化PETフィルムを貼った発泡ポリスチレン（EPS）フォームの下地材です。MAGNUMのケーブルやマットの下地として設計されています（フローティングフロアの場合は十分な構造耐力を考慮してください）。下地はほこり・油分がなく、平滑で乾燥している必要があります。1mあたり2 mmを超える不陸は補修してください。PET面を上にして敷き、継ぎ目はアルミ／ポリエステル製テープで密封してください（テープは別売です）。

製品情報
品番 | 説明 | m² | 個数 | 寸法 | 厚さ
720502 | MAGNUM Isorol 断熱ロール | 24 m² | 巻 | 20 x 1.2 m | 3 mm

特性（表）
厚さ：3 mm
圧縮荷重：CS 1：10 kPa < CS ≤ 50 kPa（EN 826 + A.3.7）
床衝撃音対策（接触音）：20 dB（フローリング時）DIN EN ISO 140-8 / 717-2準拠
歩行音低減率：19 %（IHD W431）
温度耐久性：40°Cで +/- 0.09 m2K/W（DIN EN ISO 12667）
引張クリープ抵抗：CC2：25 kPa < CC ≤ 50 kPa（EN 1606 + A.3.8）
水蒸気拡散抵抗：> 100 m（DIN 52615 / DIN EN 12086）
不燃性評価：クラスE（DIN EN 13501-1:2007 + A1 2013）
保証：2年

技術仕様
特性

• 湿気やカビに影響されにくい
• 金属化PETフィルムにより優れた反射断熱性と防湿性
• 切断・施工が容易
• 高い断熱性能
• 100% CFCフリー素材
• 最低密度：15 kg/m³
• 難燃性EPSフォーム

使用温度範囲：-30 °C ～ +70 °C
熱伝導率（λ）：0.036 W/mK
短期圧縮強さ（10%変形時）：60 kPa
熱安定性：

• 短期（– 5000 Pa）: 85 °C

• 長期（– 20000 Pa）: 75–80 °C

施工上の注意
金属化PET面を上にして施工してください。継ぎ目はアルミ／ポリエステルテープで密封してください（別途注文）。フローティングフロアの場合は構造耐力を確認し、施工前に1mあたり2 mm以上の不陸を是正してください。

特徴 / 技術仕様

• 型番：MAGNUM Isorol 断熱ロール (Isorol)
• 1巻当たり面積：24 m²
• ロール寸法：20 x 1.2 m
• 厚さ：3 mm
• 材料：12 µm金属化PET貼りEPS
• 圧縮荷重：CS 1：10 kPa < CS ≤ 50 kPa（EN 826 + A.3.7）
• 床衝撃音対策（接触音）：20 dB（DIN EN ISO 140-8 / 717-2）
• 歩行音低減率：19 %（IHD W431）
• 水蒸気拡散抵抗：>100 m（DIN 52615 / EN 12086）
• 不燃性評価：クラスE（DIN EN 13501-1）
• 使用温度範囲：-30 °C ～ +70 °C
• 熱伝導率（λ）：0.036 W/mK
• 最低密度：15 kg/m³
• 保証：2年
