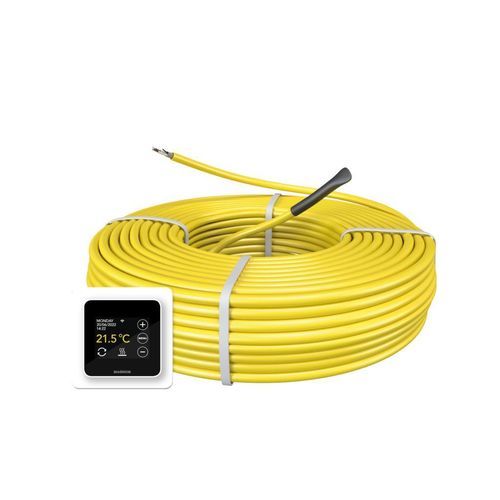

電動式床暖房 MAGNUM

説明
MAGNUMのヒーターケーブルは、押出しコンクリート（セメント印刷）仕上げの床への設置を目的に設計されていますが、他の床仕上げにも適しています。ケーブル間隔によってm²あたりの出力が決まり、高出力（応答が速い、高温）や低出力（安定した低温）を選択できます。ケーブルの柔軟性により、迅速かつ簡単に施工できます。MAGNUMケーブルは、床または断熱板上に直接設置するためのスペーサー板、Isorol MAGNUM断熱材上のアルミテープ、またはメッシュ上の結束バンドで固定します。

供給仕様
ヒーターケーブルは10 W/mおよび17 W/mの仕様があり、出力は100〜3300 Wまでで、1〜50 m²の面積に対応します。MAGNUMヒーターケーブルは軽量コンクリートでの使用には適していません。

ケーブル間隔の計算例
正しいケーブル間隔を計算するには、床の有効面積（m²）を必要な総出力で割ります。結果に17（ケーブル1 m当たりのW）を掛けます。小数点以下の最初の2桁が必要なケーブル間隔（cm）となります。暖房システムの例：
3 m²に500 Wのケーブルの場合： (3 m² ÷ 500 W) × 17 W/m = 0.102 → ケーブルを10 cm間隔で設置
7 m²に1000 Wのケーブルの場合： (7 m² ÷ 1000 W) × 17 W/m = 0.119 → ケーブルを11〜12 cm間隔で設置

内容物

• ヒーターケーブル
• 取り付け説明書

17 Wケーブル — 参照表
Art.nr. | 説明 | 長さ | 出力 | 電流 | 抵抗(Ω)
120300 | MAGNUM 17 | 17.6 m | 300 W | 1.3 A | 177 Ω
120500 | MAGNUM 17 | 29.4 m | 500 W | 2.2 A | 109 Ω
120700 | MAGNUM 17 | 41.2 m | 700 W | 3.0 A | 76 Ω
121000 | MAGNUM 17 | 58.8 m | 1000 W | 4.3 A | 53 Ω
121250 | MAGNUM 17 | 73.5 m | 1250 W | 5.5 A | 42 Ω
121700 | MAGNUM 17 | 100 m | 1700 W | 7.4 A | 31 Ω
122100 | MAGNUM 17 | 123.5 m | 2100 W | 9.0 A | 25 Ω
122600 | MAGNUM 17 | 152.9 m | 2600 W | 11.3 A | 20 Ω
122900 | MAGNUM 17 | 170.6 m | 2900 W | 12.8 A | 18 Ω
123300 | MAGNUM 17 | 194.1 m | 3300 W | 14.3 A | 16 Ω

10 Wケーブル — 参照表
Art.nr. | 説明 | ケーブル長 | 出力 | 電流 | 抵抗(Ω)
120107 | MAGNUM 10 | 10 m | 100 W | 0.4 A | 529 Ω
120207 | MAGNUM 10 | 20 m | 200 W | 0.9 A | 264 Ω
120307 | MAGNUM 10 | 30 m | 300 W | 1.3 A | 176 Ω
120407 | MAGNUM 10 | 40 m | 400 W | 1.7 A | 132 Ω
120507 | MAGNUM 10 | 50 m | 500 W | 2.2 A | 106 Ω
120607 | MAGNUM 10 | 60 m | 600 W | 2.6 A | 88 Ω
120807 | MAGNUM 10 | 80 m | 800 W | 3.5 A | 66 Ω
121007 | MAGNUM 10 | 100 m | 1000 W | 4.3 A | 53 Ω
121207 | MAGNUM 10 | 120 m | 1200 W | 5.2 A | 44 Ω
121507 | MAGNUM 10 | 150 m | 1500 W | 6.5 A | 35 Ω
121907 | MAGNUM 10 | 190 m | 1900 W | 8.3 A | 28 Ω

特性
システムタイプ | 電気式
システム高さ | 7 mm
システム間隔 | 可変
最小施工高さ | 25 mm
施工 | 仕上げ床
放熱 | 30–200 W/m²
湿潤場所対応 | はい
タイル | はい
木材 | はい
（PVC）ラミネート | はい
カーペット | はい
認証 | CE, VDE
保証 | 生涯*
