電動式床暖房 HEATBOARD E

住宅用商業用防音素材付

概要

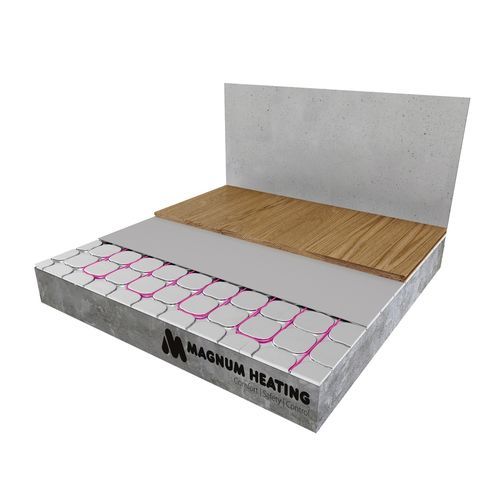

木材、寄木張り（パーケット）、ラミネート床は住宅・商業空間で多く採用されています。MAGNUM HeatBoardは、浮き床の硬質床（木材、パーケット、ラミネート）下へ直接施工する薄型の乾式電気式床暖房パネルです。標準12 mm、オプション32 mmの高さを用意。システムは床センサー対応のデジタルWiFiサーモスタットで制御されます（サーモスタットは別売）。断熱パネルは熱抵抗を追加し、遮音効果を発揮します。目安として、開放1 m2あたり約9 mのHeatBoardケーブルが必要です。

製品詳細
対象：乾式の浮き床ハードフロア（ラミネート、木材、パーケット）。カーペット仕上げには、加熱系とカーペットの間にDuoBoardを使用してください。常時湿潤環境での使用には適しません。

施工方法
高密度EPSフォームパネルが特許取得の工程で成形アルミ板に接着され、床全体での接触を確保し、曲線部を含めて熱伝達を最大化します。システムは直径7 mmのMAGNUM HeatBoardケーブルを用い、プレート設計がケーブルから床表面への熱伝達を最適化します。

寸法とセット
パネル寸法：788 x 594 mm（有効：778 x 589 mm）。11枚入りセットで5 m2をカバー。システム高さ：12 mm（標準）または32 mm（オプション）。最小施工厚：20 mm。

ケーブルオプション（60 Watt/m2）
Art.nr. | 説明 | ケーブル長 | 出力
136018 | MAGNUM HeatBoard Cable 6 | 30 m | 180 Watt
136030 | MAGNUM HeatBoard Cable 6 | 50 m | 300 Watt
136048 | MAGNUM HeatBoard Cable 6 | 80 m | 480 Watt
136060 | MAGNUM HeatBoard Cable 6 | 100 m | 600 Watt
136072 | MAGNUM HeatBoard Cable 6 | 120 m | 720 Watt
136090 | MAGNUM HeatBoard Cable 6 | 150 m | 900 Watt
136140 | MAGNUM HeatBoard Cable 6 | 190 m | 1140 Watt

ケーブルオプション（100 Watt/m2）
Art.nr. | 説明 | ケーブル長 | 出力
131030 | MAGNUM HeatBoard Cable 10 | 30 m | 300 Watt
131050 | MAGNUM HeatBoard Cable 10 | 50 m | 500 Watt
131080 | MAGNUM HeatBoard Cable 10 | 80 m | 800 Watt
131100 | MAGNUM HeatBoard Cable 10 | 100 m | 1000 Watt
131120 | MAGNUM HeatBoard Cable 10 | 120 m | 1200 Watt
131150 | MAGNUM HeatBoard Cable 10 | 150 m | 1500 Watt
131190 | MAGNUM HeatBoard Cable 10 | 190 m | 1900 Watt

ボードセット / 製品
Art.nr. | 説明 | m2 | 寸法 | 数量
430010 | MAGNUM HeatBoard 12 mm | 5 m2 | 78 x 58 cm | 11枚
430015 | MAGNUM HeatBoard 32 mm | 5 m2 | 78 x 58 cm | 11枚

ケーブル梱包内容

• HeatBoard E ケーブル
• 取付けテープ
• 床センサー用フレキシブルチューブ
• 取付け説明書
• エンドループ用プロファイル

注意
HeatBoardケーブル、サーモスタット、DuoBoardは別売です。WiFiサーモスタットは目標床温に合わせて必要な予熱時間を算出します。床面温度の上限設定は床センサーとサーモスタットで可能です。

仕様 / 技術仕様

• システム種別：電気式
• システム高さ：12 mm / 32 mm
• パネル幅：594 mm
• パネル長：778 mm
• 最小施工厚：20 mm
• 施工方法：浮き床
• 出力：60 または 100 W/m2
• 湿潤場所への適合：いいえ
• タイル：適合
• 木材：適合
• ラミネート：適合
• カーペット：適合（DuoBoard使用時）
• 認証：CE、VDE
• 保証：製品 2年、ケーブルの電気機能 10年
