電動式床暖房 442001

住宅用家庭用コンクリート製床用

概要

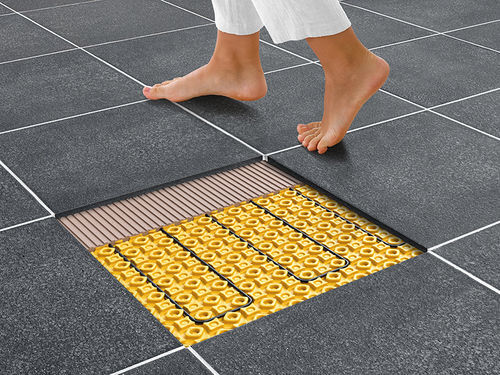

MAGNUMのデカップリングコンセプトは、薄型のデカップリングメンブレン（MDM）と電気ヒーティングケーブル（MDC）を組み合わせ、仕上げ床を下地の動きから切り離しつつ均一で精度の高い床暖房を実現します。仕上げ材を湿気から保護し、下地のひび割れによるタイル被害を防止します。総厚が低いため、新築・改修問わず設置制限のある現場に適しています。

完成セット

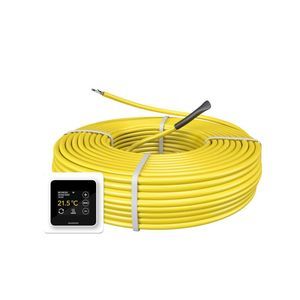

MRC2 Wi‑Fiサーモスタット（白または黒）付きで1.5〜7.5 m²をカバーするキット、または大面積用の個別コンポーネントとして提供されます。

完成セット表 (Art.nr. MRC2 白 | Art.nr. MRC2 黒 | Set | プレート | MDC 出力 | 加熱面積 @150W | 加熱面積 @113W)
442150 | 443150 | 1.5 m² | 2枚 | 150 W | 1.0 m² | 1.3 m²
442225 | 443225 | 2.25 m² | 3枚 | 225 W | 1.5 m² | 2.0 m²
442300 | 443300 | 3 m² | 4枚 | 300 W | 2.0 m² | 2.6 m²
442375 | 443375 | 3.75 m² | 5枚 | 375 W | 2.5 m² | 3.3 m²
442450 | 443450 | 4.5 m² | 6枚 | 450 W | 3.0 m² | 4.0 m²
442525 | 443525 | 5.25 m² | 7枚 | 525 W | 3.5 m² | 4.6 m²
442600 | 443600 | 6 m² | 8枚 | 600 W | 4.0 m² | 5.3 m²
442675 | 443675 | 6.75 m² | 9枚 | 675 W | 4.5 m² | 6.0 m²
442750 | 443750 | 7.5 m² | 10枚 | 750 W | 5.0 m² | 6.6 m²

個別コンポーネント
MAGNUM デカップリングメンブレン (MDM)
442001 | MDM 3 m² – 4枚 100 x 75 cm
442000 | MDM 5 m² – ロール 100 x 500 cm

MAGNUM デカップリングケーブル (MDC) — (Art.nr. | 出力 | 加熱 @150W/m² | 加熱 @113W/m²)
110150 | 150 W | 1 m² | 1.3 m²
110225 | 225 W | 1.5 m² | 2 m²
110300 | 300 W | 2 m² | 2.6 m²
110375 | 375 W | 2.5 m² | 3.3 m²
110450 | 450 W | 3 m² | 4 m²
110525 | 525 W | 3.5 m² | 4.6 m²
110600 | 600 W | 4 m² | 5.3 m²
110675 | 675 W | 4.5 m² | 6 m²
110750 | 750 W | 5 m² | 6.6 m²
110900 | 900 W | 6 m² | 9 m²
111050 | 1050 W | 7 m² | 9.2 m²
111200 | 1200 W | 8 m² | 10.6 m²
111500 | 1500 W | 10 m² | 13.2 m²
111800 | 1800 W | 12 m² | 15.9 m²
112250 | 2250 W | 15 m² | 19.9 m²

施工のしやすさ

• MAGNUM デカップリングケーブル（MDC）はメンブレンのチャネルに固定され、すぐにタイル接着剤またはレベリングモルタルで被覆され、効率的な熱伝達を実現します。
• デカップリングマットは堅固で平滑な木質およびコンクリート下地に適し、構造的な動きや小さな凹凸によるタイルの損傷リスクを低減します。

可変出力
ケーブル間隔に応じて出力を変えられ、典型的には150 W/m²から113 W/m²の範囲で設計可能です。これにより室ごとの熱要求に合わせた細かな設定が可能となり、省エネルギーに寄与します。

仕様（概要）
システムタイプ | 電気式
システム高さ | 5.5 mm
メンブレン板 | 1000 x 750 mm
メンブレンロール | 5000 x 1000 mm
施工 | 自流平 / タイル接着剤
出力 | 125 または 150 W/m²（間隔により可変）
湿潤エリア対応 | はい
床仕上げ対応 | タイル; 木材（自流平併用）; PVC ラミネート（自流平併用）; カーペット（自流平併用）
認証 | CE
保証 | ケーブル電気性能 10 年

技術仕様（主要項目）

• 電源: 230 V, 50 Hz
• 線消費電力: 11.3 W/m
• 加熱導体: ソリッド導体
• 絶縁: FEP, 厚さ 0.30 mm（標準）
• 接地線: 錫メッキ銅多芯・金メッキ端子
• 外被: 高温 PVC（105 °C）
• ケーブル径: 4.5 mm（最大）

特性 / 技術仕様

• システム種別: 電気式
• システム高さ: 5.5 mm
• メンブレン板: 1000 x 750 mm
• メンブレンロール: 5000 x 1000 mm
• 施工: 自流平またはタイル接着剤
• 出力: 125 または 150 W/m²（間隔により可変）
• 湿潤エリア対応: はい
• 床仕上げ: タイル; 木材, PVC ラミネート, カーペット（自流平併用）
• 電源: 230 V, 50 Hz
• 線消費電力: 11.3 W/m
• 加熱導体: ソリッド
• 絶縁: FEP（0.30 mm 標準）
• 接地線: 多芯錫メッキ
• 外被: 高温 PVC（105 °C）
• ケーブル径（最大）: 4.5 mm
• 認証: CE
• 保証: ケーブル電気性能 10 年; サーモスタットと床センサー 2 年
