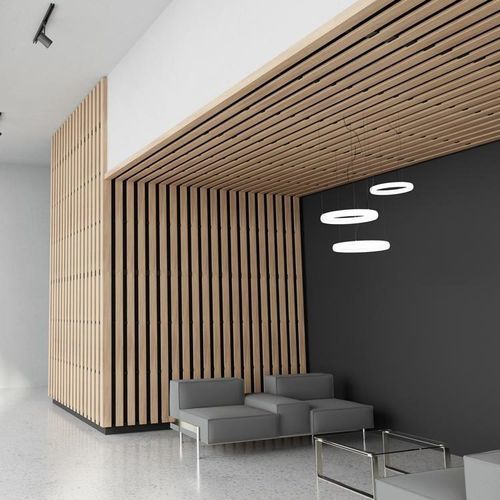

Painel acústico para forro de teto LINEA 9.2.6

em abetoem madeiraem madeira maciça

Descrição do produto
Painel acústico em madeira maciça para tetos suspensos, projetado para instalação em grelha T24 aparente ou por parafusamento em estrutura de suporte. Face com ripas em madeira maciça, contra-ripa traseira e enchimento acústico opcional (lã de rocha rígida não fornecida).

Versões

• Para instalação em grelha T24
• Para parafusar em estrutura metálica ou de madeira

Principais características

• Painel de ripas 90×20 mm com espaçamento de 60 mm (distância entre centros 150 mm)
• Espessura total: 55 mm; percentagem de abertura: 40%
• Disponível em abeto, pinho e carvalho
• Duas opções de instalação para flexibilidade no local

Tabela técnica
Dimensões do painel: 2495 x 600 mm (apenas parafusado)
1880 x 600 mm
1265 x 600 mm
Secção da ripa: 90 mm (face) x 20 mm (altura)
Espaçamento entre ripas: 60 mm
Distância entre centros: 150 mm
Contra-ripas traseiras pretas: 34 x 45 mm
Espessura total: 55 mm
Densidade superficial (abeto): 7,4 kg/m2
Densidade superficial (pinho): 9,9 kg/m2
Densidade superficial (carvalho): 11,6 kg/m2
Percentagem de abertura: 40%

Desempenho acústico

• Índice ponderado: αw = 0.65
• Classe de absorção: Classe C
• Dados calculados conforme ISO 11654 (LINEA + LR 20 mm sobre plenum E250 mm) e medidos segundo ISO 354

Acabamento / Reação ao fogo
Acabamentos retardadores de chama disponíveis: Euroclass B-s1,d0 ou B-s2,d0 consoante a espécie e o acabamento. Possibilidade de conformidade com a norma belga NBN 713.020.

Resistência ao fogo
LINEA 9.2.6 pode ser adaptado à norma belga NBN 713.020 sob a referência LINEA 9.2.6 R para oferecer estabilidade ao fogo de 30 minutos (SF 30 min).

Instalação
Instalação em grelha T24 ou por parafusamento em conformidade com NF EN 13964 e DTU 58-1.

Painel traseiro
Placas acústicas rígidas de lã de rocha (2,4 kg/m²) cobertas com véu preto (600 x 600 mm; espessura 20 ou 22 mm). Não fornecidas pela Laudescher.

Madeira e acabamentos

• Madeiras disponíveis: pinho em junta, abeto, pinho, carvalho
• Acabamentos das ripas: verniz (verniz transparente disponível para ambientes sensíveis)
• Acabamentos ignífugos e opções wax-colour disponíveis; outras cores por encomenda

Downloads disponíveis
Ficha técnica, certificado acústico, carta de cores, certificado LINEA Cradle to Cradle™ e documentos de conformidade de incêndio belgas disponíveis para download.

Especificações técnicas

• Modelo: Linea 9.2.6
• Dimensões do painel: 2495 x 600 mm (apenas parafusado); 1880 x 600 mm; 1265 x 600 mm
• Secção da ripa: 90 x 20 mm
• Espaçamento entre ripas: 60 mm; distância entre centros: 150 mm
• Espessura total: 55 mm
• Contra-ripas traseiras pretas: 34 x 45 mm
• Percentagem de abertura: 40%
• Madeiras disponíveis: abeto, pinho, carvalho (pinho em junta e outros por encomenda)
• Densidade superficial: 7,4 kg/m² (abeto); 9,9 kg/m² (pinho); 11,6 kg/m² (carvalho)
• Acústica: αw = 0.65 — Classe C (ISO 354 / ISO 11654)
• Reação ao fogo: Euroclass B-s1,d0 ou B-s2,d0 consoante madeira/acabamento; possível adaptação NBN 713.020 (LINEA 9.2.6 R)
• Normas de instalação: NF EN 13964, DTU 58-1
• Painel traseiro: placas rígidas de lã de rocha 2,4 kg/m² (não fornecidas)
