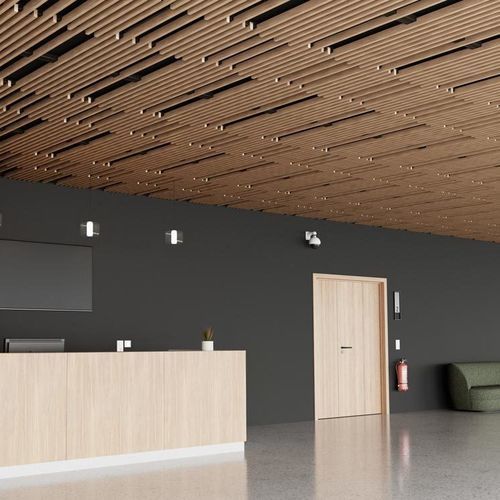

Painel acústico para forro de teto LINEA 2.4.3 LITE

em abetoem epíceaem madeira maciça

Descrição curta
Painel acústico com lâminas em madeira maciça concebido para tetos suspensos. Painel modular para integração em grelhas T24 ou para fixação por aparafusamento a estruturas metálicas ou de madeira; adequado para projetos arquitetónicos, escritórios e interiores públicos. Percentagem de abertura 88% e αw = 0,9 em condições de ensaio standard.

Características
Disponível em duas versões de instalação para se adaptar a diferentes sistemas de teto:

• Instalação em grelha T24
• Aparafusamento direto a estrutura metálica ou madeira

Dados técnicos

• Dimensões do painel: 1880 x 600 mm
• Secção da lâmina: 20 mm (borda) x 42 mm (altura)
• Espaçamento entre lâminas: 34,54 mm
• Distância entre centros das lâminas: 54,54 mm
• Contra-lâminas traseiras pretas: 34 x 45 mm
• Espessura total: 69 mm
• Espécies de madeira: silver fir, pinho, carvalho
• Densidade superficial: silver fir 7,5 kg/m2; pinho 8,6 kg/m2; carvalho 10,1 kg/m2
• Percentagem de abertura: 88 %

Desempenho acústico
Índice ponderado de absorção sonora: αw = 0,9. Classe de absorção: Classe A. Dados acústicos (αp, αw, classe de absorção) calculados de acordo com ISO 11654 (painel + complemento acústico + 20 mm de lã de rocha em plenum E250 mm).

Acabamento / Reação ao fogo (EN 13501-1)
Opções tratadas contra fogo disponíveis. Reação ao fogo Euroclass: B-s1, d0 ou B-s2, d0 dependendo da espécie e do acabamento.

Instalação
Concebido para instalação em grelha T24 ou por aparafusamento em estrutura metálica/madeira, em conformidade com NF EN 13964 e DTU 58-1.

Painel de fundo
Chapas rígidas acústicas em lã de rocha (2,4 kg/m²) cobertas com feltro preto (tamanho: 600 x 600 mm; espessura: 20 ou 22 mm). Nota: painéis de fundo não fornecidos pelo fabricante.

Madeira e acabamentos
Madeira

• Pinho chapiscado
• Silver fir
• Pinho
• Carvalho

Acabamentos das lâminas
Acabamento verniz

• Verniz transparente

Acabamentos tratados contra fogo

• Naturais
• Douglas
• Carvalho
• Carvalho claro
• Mel

Acabamentos à cera colorida

• Branco
• Douglas
• Carvalho
• Carvalho claro
• Verde
• Cenza
• Wenge
• Preto

Acabamento das contra-lâminas

• Preto

Outras cores disponíveis mediante pedido. Verniz transparente pode ser especificado para ambientes sensíveis.

Especificações técnicas

• Dimensões do painel: 1880 x 600 mm
• Secção da lâmina: 20 mm (borda) x 42 mm (altura)
• Espaçamento entre lâminas: 34,54 mm
• Distância entre centros das lâminas: 54,54 mm
• Contra-lâminas traseiras pretas: 34 x 45 mm
• Espessura total: 69 mm
• Espécies de madeira: silver fir, pinho, carvalho
• Densidade superficial: silver fir 7,5 kg/m2; pinho 8,6 kg/m2; carvalho 10,1 kg/m2
• Percentagem de abertura: 88 %
• Acústica: αw = 0,9; Classe de absorção A (condições ISO 11654)
• Reação ao fogo: Euroclass B-s1, d0 ou B-s2, d0 dependendo de madeira/acabamento
• Instalação: grelha T24 ou aparafusamento a estrutura metálica/madeira (NF EN 13964, DTU 58-1)
