Painel acústico para forro de teto LINEA 2.6.8

em abetoem madeira maciçaem carvalho

Descrição curta
Painel acústico em madeira maciça para tectos falsos suspensos.

Versões

• Para instalação em grelha T24
• Para aparafusar em estrutura metálica ou de madeira

Desempenho acústico
Índice ponderado: αw = 0,85
Classe de absorção: Classe B
Diversos dados de absorção sonora (αp, αw, classe de absorção) foram calculados de acordo com a norma ISO 11654 (Linea + complemento acústico + 20 mm de lã de rocha em plenum E250 mm). A absorção sonora foi medida de acordo com a norma ISO 354.

Acabamento / Reação ao fogo (segundo EN 13501-1)
Retardante de chama: Euroclasse B-s1, d0 ou B-s2, d0 consoante o tipo de madeira e acabamento.
Possibilidade de conformidade com a norma belga de incêndio NBN 713.020.

Resistência ao fogo
O LINEA 2.6.8 pode ser adaptado aos requisitos da norma belga NBN 713.020 (referência LINEA 2.6.8 R) para oferecer estabilidade ao fogo de 30 minutos.

Instalação
Instalação em grelha T24 ou por aparafusamento
– de acordo com NF EN 13964
– de acordo com DTU 58-1

Painel posterior
Lâminas rígidas acústicas de lã de rocha (2,4 kg/m²), cobertas com feltro preto (tamanho: 600 x 600 mm; espessura: 20 ou 22 mm). Não fornecido pela Laudescher.

Madeira e acabamentos
Espécies

• Abeto prateado
• Pinho
• Carvalho

Acabamento ripas / Verniz

• Verniz transparente

Acabamentos retardantes ao fogo

• Natural (verniz contra incêndio)
• Douglas
• Carvalho
• Carvalho branco
• Mel

Acabamentos cerados coloridos

• Branco
• Douglas
• Carvalho
• Carvalho branco
• Verde
• Cenza
• Wenge
• Preto

Galeria / imagens do produto

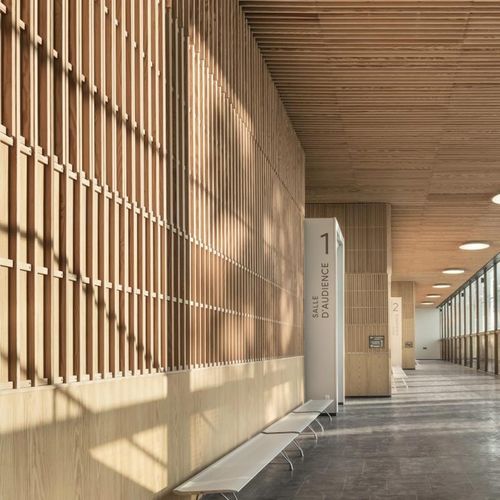

São mostradas várias vistas do produto (face, variantes de instalação e aparafusamento) e fotografias de aplicação em projetos.

Dados técnicos (tabela)
Dimensões dos painéis: 2495 mm (apenas aparafusável); 1880 x 600 mm; 1265 x 600 mm
Secção da ripa: 20 mm (face) x 68 mm (altura)
Espaçamento das ripas: 80 mm
Distância entre centros das ripas: 100 mm
Contraripas traseiras pretas: 34 x 45 mm
Espessura total: 95 mm
Espécies: abeto prateado, pinho, carvalho
Densidade superficial, abeto prateado: 8,9 kg/m2
Densidade superficial, pinho: 11,7 kg/m2
Densidade superficial, carvalho: 13,6 kg/m2
Percentagem de abertura: 80 %

Especificações técnicas

• Modelo: Linea 2.6.8
• Tipo de produto: Painel acústico em madeira maciça para tectos falsos suspensos
• Dimensões dos painéis: 2495 mm (apenas aparafusável); 1880 x 600 mm; 1265 x 600 mm
• Secção da ripa: 20 mm (face) x 68 mm (altura)
• Espaçamento das ripas: 80 mm
• Distância entre centros das ripas: 100 mm
• Contraripas traseiras pretas: 34 x 45 mm
• Espessura total: 95 mm
• Espécies: abeto prateado, pinho, carvalho
• Densidade superficial (abeto prateado): 8,9 kg/m2
• Densidade superficial (pinho): 11,7 kg/m2
• Densidade superficial (carvalho): 13,6 kg/m2
• Percentagem de abertura: 80 %
• Acústica: Índice ponderado αw = 0,85; Classe de absorção B (medido segundo ISO 354; calculado segundo ISO 11654 para a composição especificada)
• Fogo: Euroclasse B-s1, d0 ou B-s2, d0 consoante madeira/acabamento; adaptável a NBN 713.020 para 30 minutos de estabilidade (LINEA 2.6.8 R)
• Instalação: Grelha T24 ou aparafusamento a estrutura metálica/madeira (segundo NF EN 13964 e DTU 58-1)
• Painel posterior: Lâminas rígidas de lã de rocha 2,4 kg/m² com feltro preto (600 x 600 mm; 20 ou 22 mm) — não fornecido
