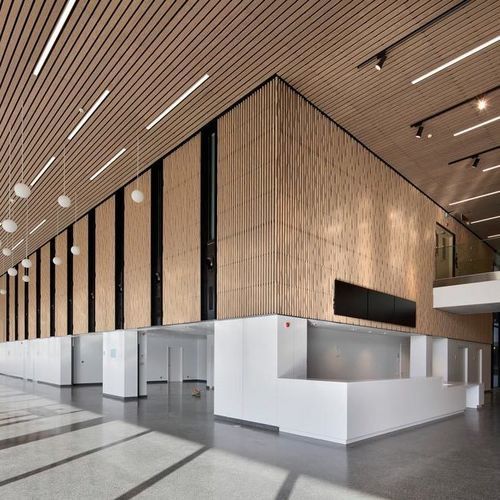

Painel acústico para forro de teto LINEA 9.2.1

em abetoem madeira maciçaem carvalho

Descrição breve
Painel acústico em madeira maciça com ripas para tetos suspensos, modelo LINEA 9.2.1. Disponível para grelha T24 ou versão parafusa; várias espécies de madeira e acabamentos disponíveis.

Visão geral
O LINEA 9.2.1 é um painel de teto acústico em madeira maciça com ripas, concebido para sistemas de teto suspenso. Inclui ripas frontais e um sistema de contrarripas traseiras, podendo ser montado em grelha T24 à vista ou aparafusado em armações de suporte. Fornecido em diversas espécies de madeira e acabamentos.

Principais características

• Duas opções de instalação: montagem em grelha T24 ou aparafusamento.
• Podem ser aparafusados a armações metálicas ou em madeira.
• Sistema de contrarripas traseiras com contrarripas pretas.
• Compatível com preenchimento acústico traseiro (lâminas rígidas de lã de rocha) — preenchimento acústico não fornecido pela Laudescher.

Desempenho acústico

• Índice de absorção ponderado: αw = 0,30
• Classe de absorção: Classe D
• Medido/calculado segundo ISO 354 e ISO 11654 (testado com complemento acústico LR 20 mm em plenum E250 mm).

Acabamento / Reação ao fogo

• Classificação ao fogo: Euroclasse B-s1,d0 ou B-s2,d0 dependendo da espécie de madeira e acabamento.
• Possibilidade de conformidade com a norma belga NBN 713.020.

Estabilidade ao fogo (NBN 713.020)
O LINEA 9.2.1 pode ser adaptado (referência LINEA 9.2.1 R) para fornecer 30 minutos de estabilidade ao fogo segundo a norma belga NBN 713.020.

Instalação

• Instalação em grelha T24 à vista ou por aparafusamento a armação de suporte.
• Normas de instalação: de acordo com EN 13964 e DTU 58-1.

Painel traseiro

• Placas acústicas rígidas de lã de rocha (2,4 kg/m²) com revestimento em véu preto (formato 600 x 600 mm; espessura 20 ou 22 mm).
• As placas acústicas traseiras não são fornecidas pela Laudescher.

Madeiras e acabamentos

• Espécies de madeira: abeto prateado (variantes Douglas/abeto), pinho, carvalho.
• Acabamentos: acabamento ardósia, acabamentos envernizados (verniz incolor, white wash, wash soft) e acabamentos wax color (ex.: Branco, Carvalho branco, Douglas, Carvalho, Mel, Mogno, Cerejeira, Chocolate, Cinza, Wengé, Preto, Verde).
• Acabamento das contrarripas: disponível em wax color (ex.: Preto).

Downloads / Certificados
Ficha técnica, certificado acústico, carta de cores e documentos de conformidade/certificação contra incêndio disponíveis para LINEA 9.2.1.

Tabela técnica
Dimensões do painel: 2495 x 600 mm (apenas parafusado); 1880 x 600 mm; 1265 x 600 mm
Secção da ripa: 90 mm (face) x 20 mm (altura)
Espaçamento entre ripas: 10 mm
Distância entre centros das ripas: 100 mm
Contrarripas traseiras pretas: 34 x 45 mm
Espessura total: 60 mm
Espécies: abeto prateado, pinho, carvalho
Densidade superficial (abeto prateado): 11,7 kg/m²
Densidade superficial (pinho): 14,3 kg/m²
Densidade superficial (carvalho): 16,8 kg/m²
Percentagem de abertura: 10%

Especificações técnicas

• Modelo: LINEA 9.2.1
• Tipo: painel acústico em madeira maciça com ripas para teto suspenso
• Tamanhos disponíveis: 2495 x 600 mm (versão parafusada); 1880 x 600 mm; 1265 x 600 mm
• Seção da ripa: 90 x 20 mm (face x altura)
• Espaçamento ripas: 10 mm; distância entre centros: 100 mm
• Contrarripas traseiras: 34 x 45 mm (pretas)
• Espessura total: 60 mm
• Espécies: abeto prateado, pinho, carvalho
• Densidade superficial: abeto 11,7 kg/m²; pinho 14,3 kg/m²; carvalho 16,8 kg/m²
• Abertura: 10%
• Acústica: αw = 0,30 (Classe D)
• Fogo: Euroclasse B-s1,d0 ou B-s2,d0 dependendo da madeira/acabamento; opção LINEA 9.2.1 R para SF 30 min (NBN 713.020)
• Normas de instalação: EN 13964, DTU 58-1
