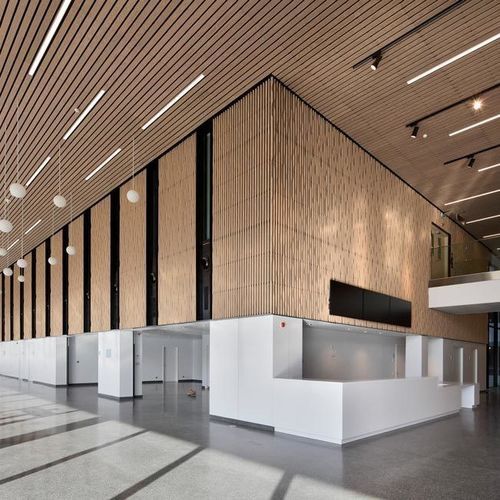

Painel acústico para forro de teto LINEA 9.2.3

em epíceaem madeira maciçaem carvalho

Descrição curta
Painel acústico em madeira maciça para tectos suspendidos.

Visão geral
A Linea 9.2.3 é um painel de teto acústico em lâminas planas concebido para aplicações em tectos suspensos. Os painéis estão disponíveis em duas versões de instalação e numa gama de espécies de madeira e acabamentos. O desempenho acústico foi medido de acordo com a ISO 354 e os dados de absorção calculados em conformidade com a ISO 11654 para o complemento especificado.

Versões / Fixação

• Para instalação em estrutura T24.
• Para aparafusar numa estrutura metálica ou de madeira.

Desempenho acústico

• Índice ponderado: αw = 0,50
• Classe de absorção: Classe D

Acabamento / Reação ao fogo
Retardante de chama; norma Euroclass B-s1, d0 ou B-s2, d0 dependendo da espécie de madeira e acabamento. Possibilidade de conformidade com a norma belga NBN 713.020. A opção LINEA 9.2.3 R pode oferecer estabilidade ao fogo de 30 minutos (SF 30 min) quando adaptada a essa norma.

Normas de instalação
Instalação em estrutura T24 ou por aparafusamento. Instalação de acordo com NF EN 13964 e DTU 58-1.

Painel traseiro (enchimento acústico)
Placas rígidas acústicas de lã de rocha (2,4 kg/m²), revestidas com acabamento em velo preto (tamanho: 600 x 600 mm; espessura: 20 ou 22 mm). Não fornecido pela Laudescher.

Madeiras e acabamentos
Espécies e acabamentos disponíveis incluem:

• Madeiras: carvalho, douglas, pinho, abeto prateado (referências também a spruce/épicea).
• Acabamento ardósia.
• Acabamentos envernizados: verniz transparente, lasura branca suave, verniz branco suave.
• Acabamentos cerados coloridos: branco, carvalho branco, douglas, carvalho, mel, mogno, cerejeira, chocolate, cinzento, wengué, preto, verde.

Transferências & certificados (referência)
Ficha técnica, certificado acústico e amostras de cores fornecidos como documentação do produto.

Especificações técnicas

• Dimensões dos painéis: 2495 x 600 mm (apenas aparafusável); 1880 x 600 mm; 1265 x 600 mm.
• Seção da lâmina: 90 mm (face) x 20 mm (altura).
• Espaçamento entre lâminas: 30 mm.
• Distância central das lâminas: 120 mm.
• Contralâminas traseiras pretas: 34 x 45 mm.
• Espessura total: 55 mm.
• Espécies de madeira: abeto prateado, pinho, carvalho (referências também a carvalho, douglas, pinho, spruce).
• Densidade superficial (abeto): 8,9 kg/m².
• Densidade superficial (pinho): 12 kg/m².
• Densidade superficial (carvalho): 14,1 kg/m².
• Percentagem de abertura: 25%.
• Índice acústico ponderado: αw = 0,50 (Classe de absorção D).
• Reação ao fogo: Euroclass B-s1,d0 ou B-s2,d0 dependendo da madeira e acabamento; possível conformidade com NBN 713.020; opção de estabilidade ao fogo 30 minutos referência LINEA 9.2.3 R.
• Instalação: estrutura T24 ou fixações aparafusadas; conforme NF EN 13964 e DTU 58-1.
• Painel traseiro (não fornecido): placas rígidas de lã de rocha acústica 2,4 kg/m², velo preto, 600 x 600 mm, espessura 20 ou 22 mm.
