Dispositivo que funciona como gateway (conversão de protocolo) entre uma rede serial RS485 com protocolo Modbus RTU e uma rede KNX (TP). Função mestre na rede Modbus RTU. Montagem na placa de distribuição em calha EN 60715 (4 unidades modulares, cada uma de 18 mm). Para ser utilizado em instalações KNX para automação residencial e predial.
Porta de comunicação serial RS485 isolada eletricamente, comutador DIP de 1 via para ativar o terminador de linha (120 Ohm)
Comunicação Modbus master RTU (Remote Terminal Unit)
Velocidade de comunicação de 1200 a 115200 baud
Endereçamento do dispositivo de 0 a 250
Troca de Registro de Bobina, Entrada e Registro de Entrada Tipo de Registro Holding
Leitura e escrita de registos únicos e múltiplos
Memória de suporte volátil com �Modbus image� buffer de 1440 bytes
KNX TP (par trançado) porta de comunicação baud 9600, isolado eletricamente da fonte de alimentação
Memória de suporte volátil com �image KNX� buffer de 1440 bytes
Dispositivo KNX com função gateway (conversão de protocolo)
entre uma rede serial RS485 Modbus RTU (Master
função) e uma rede KNX TP sobre um par torcido
cabo de comunicação. Aplicação ideal na integração de
Equipamentos Modbus através de uma rede serial RS485 em um sistema de automação baseado em KNX para residências e edifícios.

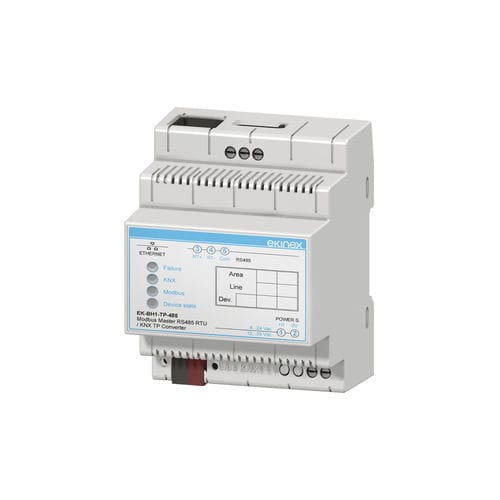

O Modbus master RTU RS485 ekinex® EK-BH1-TP485 é uma unidade modular KNX para montagem em painel.
Permite-lhe trocar informações com um ou mais
dispositivos escravos sobre uma rede serial diferencial RS485
através do protocolo Modbus RTU (Remote Terminal Unit).
O gateway ekinex atua como Modbus Master. O
as informações trocadas através da rede Modbus são
actualizado através da rede KNX por meio de um
cabo de comunicação de par (TP).
---
