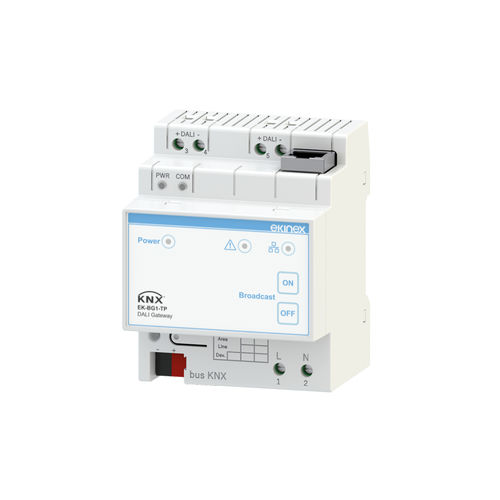

Módulo de interface passarela EK-BG1-TP

em trilho DINprotocolo KNXEthernet

Dispositivo que funciona como um gateway (conversão de protocolo) entre uma rede DALI e uma rede KNX (TP). Configuração disponível através da ferramenta ETS ou da aplicação de software dedicada para PC, através da porta de comunicação Ethernet integrada. Montagem na placa de distribuição em calha EN 60715 (4 unidades modulares, cada uma de 18 mm). Para ser utilizado em instalações KNX para automação doméstica e de edifícios. Fonte de alimentação: 230 V AC Elementos de programação: Botão de programação padrão KNX Exibir elementos: LED de fonte de alimentação, LED de falha DALI, LED DHCP ON Elementos de operação: Botão de membrana Transmissão ON, Botão de membrana Transmissão OFF Classe de segurança II Instalação sobre calha de perfil DIN 35 mm (de acordo com EN 60529) Grau de protecção IP20 Dimensões: 4 módulos Interface Ethernet (IEEE 802.3) com conector RJ45, categoria do cabo pelo menos 5E Porta de comunicação KNX TP (par trançado), 9600 baud, isolada galvanicamente da fonte de alimentação do equipamento Consumo de corrente do bus KNX < 13 mA Porta de comunicação DALI, isolada galvanicamente da fonte de alimentação do equipamento e da porta de comunicação KNX DALI baud rate: 1200 bps Tensão DALI: 9,5 V - 22,5 V (nominale 14 V) Comprimento máximo do cabo: 300 m (secção transversal de 1,5 mm2) Número máximo de dispositivos DALI: 64 Número máximo de grupos DALI: 16 Número máximo de cenas DALI: 16 Controle de até 64 dispositivos DALI com um máximo de 16 grupos e 16 cenas Função Broadcast Endereçamento individual, em grupo ou centralizado Criação de cenários de luz Possibilidade de ler o estado do dispositivo DALI através do KNX (por exemplo, brilho ou erro do dispositivo) Fonte de alimentação para ônibus DALI incorporado Aplicação configuradora para programação
