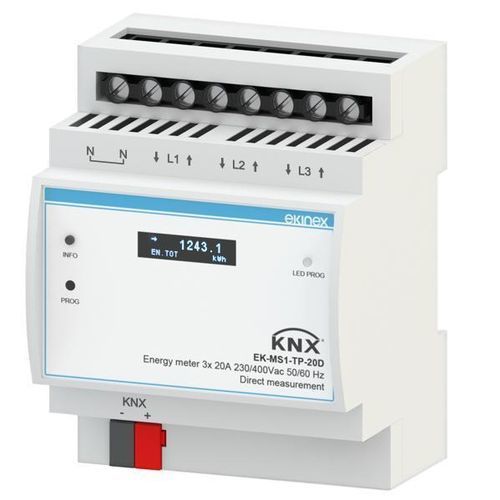

Medidor de energia elétrica trifásico EK-MS1-TP-20D

monofásicodigitalmulticircuito

Descrição
O que não se mede não pode ser melhorado: Ekinex apoia a eficiência energética de edifícios com a sua solução Smart Metering. O medidor elétrico secundário trifásico KNX foi concebido para medir energia ativa e reativa com contagem bidirecional (importação/exportação). Publica parâmetros elétricos no barramento KNX para integração em sistemas de gestão de energia e automação de edifícios.

Dados técnicos

• Tensão nominal Un: 3x230/400 V CA (±20%)
• Frequência nominal fn: 50 Hz
• Corrente de ligação direta Imax: 20 A
• Consumo do barramento: < 10 mA

Fornecimento
Um bornes para ligação à linha de barramento KNX está incluído no fornecimento.

Funções / Características

• Display OLED para valores medidos e informação de diagnóstico
• Medida bidirecional de parâmetros ativos e reativos para circuitos monofásicos e trifásicos
• Três circuitos de medida; cada um pode ser usado como circuito monofásico independente
• Ligação direta através de bornes de parafuso; secção de cabo até 4 mm²
• Precisão melhor que 2%
• Módulo de comunicação KNX integrado para publicar valores no barramento KNX
• Caixa modular plástica 4 UM (1 UM = 18 mm)

Configuração e comissionamento
Os parâmetros e o comportamento são configuráveis via ETS. São necessárias as versões ETS5 ou posteriores para configuração e comissionamento. Programa de aplicação para ETS: APEKMSXTP##.knxprod

Especificações

• Grandezas medidas: energia ativa e reativa, corrente, tensão, potência ativa e reativa, fator de potência e outros parâmetros elétricos
• Contagem bidirecional para energia importada e exportada
• Três circuitos de medida para ligação direta até 20 A; podem ser usados como circuitos monofásicos independentes
• Módulo de comunicação KNX integrado; contadores total/parcial, comparadores e funções lógicas configuráveis
• Montagem em trilho DIN segundo EN 60715 para quadros e armários de controlo
• Display: OLED para valores medidos e informação de diagnóstico
• Precisão: < 2%
• Caixa: modular plástica 4 UM (1 UM = 18 mm)
• Bornes: bornes de parafuso para secção de cabo até 4 mm²
• Consumo do barramento: < 10 mA
