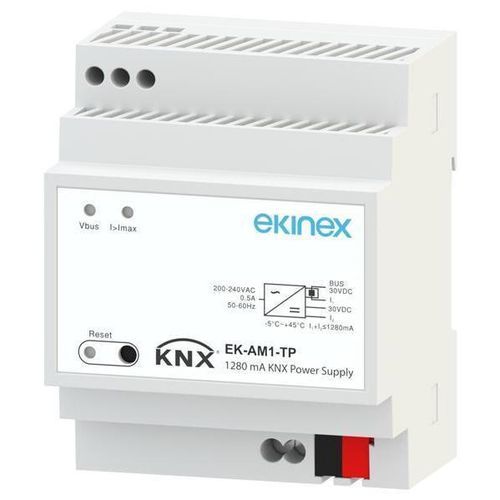

Fonte de alimentação elétrica CA/CC EK-AM1-TP

CCpara trilho DINregulada

Visão geral
A fonte de alimentação Ekinex EK-AM1-TP gera e monitoriza os 30 Vdc necessários ao funcionamento do barramento KNX. Uma bobina integrada desacopla a fonte da linha de barramento. A saída inclui proteção contra sobrecarga e curto-circuito. Existe uma saída auxiliar de 30 Vdc; a corrente total fornecida por ambas as saídas (linha KNX + auxiliar) não deve exceder 1280 mA. O equipamento suporta interrupções breves da rede até 200 ms.

Dados técnicos

• Modelo: EK-AM1-TP
• Tensão de alimentação: 230 Vac, 50/60 Hz
• Consumo: 39 W
• Perdas: < 3 W
• Tensão na linha de barramento: 30 Vdc +1/-2 Vdc (SELV)
• Tensão saída auxiliar: 30 Vdc
• Corrente nominal (saídas totais): 1280 mA
• Tempo de buffer / suporta interrupções breves da rede: 200 ms

Funções

• Carcaça em plástico
• Ligação à linha de barramento através de ficha KNX
• Ligação de alimentação auxiliar através de bornes de parafuso dedicados
• Ligação de alimentação principal através de bornes de parafuso
• Proteção contra sobrecarga e curto-circuito nas saídas
• Desacoplamento por bobina entre a fonte e a linha de barramento
• Grau de proteção IP20 (dispositivo instalado)
• Classificação climática 3K5 e mecânica 3M2 (EN 50491-2)
• Grau de poluição 2 (IEC 60664-1)
• Classe de segurança I
• Montagem em trilho DIN de 35 mm (EN 60715)
• Largura do dispositivo: 4 módulos (1 UM = 18 mm)
• Peso: 320 g

Configuração e comissionamento
A fonte não requer configuração via ETS®. O ficheiro de aplicação APEKAM1TP ##.knxprod (## = versão) está disponível para adicionar o dispositivo a um projeto ETS. Para comissionar, alimente a linha de entrada à qual o dispositivo está ligado; o LED verde marcado "Vbus" indica o funcionamento normal.

Modelo / Encomenda

• Modelo: EK-AM1-TP
• Fabricante: Ekinex
