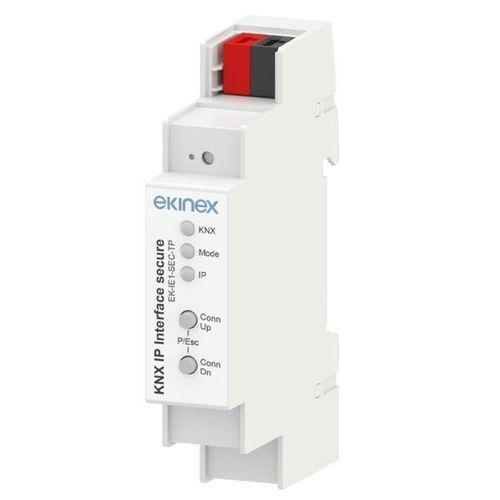

Módulo de interface em trilho DIN EK-IE1-SEC-TP

protocolo KNXIPLAN

Descrição
O Ekinex EK-IE1-SEC-TP é uma interface IP segura para KNX que fornece ligação de dados bidirecional entre um PC e um barramento KNX através de LAN. Suporta KNXnet/IP tunneling e permite endereçamento, definição de parâmetros, monitorização, registo e diagnóstico de dispositivos KNX através do ETS. O dispositivo monta-se em trilho DIN e é alimentado pelo barramento KNX.

Dados técnicos

• Alimentação pelo barramento KNX (21–30 Vdc)
• Consumo de corrente: 20 mA a partir do barramento KNX
• Até 8 ligações KNXnet/IP simultâneas
• Temperatura de funcionamento: -5 a +45 °C
• Humidade relativa: 5–93% sem condensação

Funções / Características

• Caixa em material plástico
• Botão de programação e LED na frente
• LEDs de estado e tráfego de dados para barramento KNX e Ethernet
• Botões para ativação de funções especiais
• Ligação ao barramento via bornes KNX
• Ligação à rede Ethernet via conector RJ45
• Montagem em trilho DIN 35 mm (segundo EN 60715)
• Largura: 1 unidade modular (1 UM = 18 mm)
• Grau de proteção: IP20 (dispositivo instalado)
• Suporte à tecnologia KNX Secure, ativável via ETS

Configuração e comissionamento
A configuração e o comissionamento requerem ETS5 ou versões posteriores. Programa de aplicação ETS: APEKIE1SECTP##.knxprod (## = versão).

Características técnicas / Especificações

• Alimentação: via barramento KNX (21–30 Vdc)
• Consumo: 20 mA do barramento KNX
• Conexões KNXnet/IP: até 8 simultâneas
• Temperatura de funcionamento: -5 a +45 °C
• Humidade relativa: 5–93% sem condensação
• Montagem: trilho DIN 35 mm (EN 60715)
• Tamanho: 1 unidade modular (1 UM = 18 mm)
• Proteção: IP20 (dispositivo instalado)
• Interface: RJ45 Ethernet e bornes KNX
• Segurança: suporte KNX Secure
