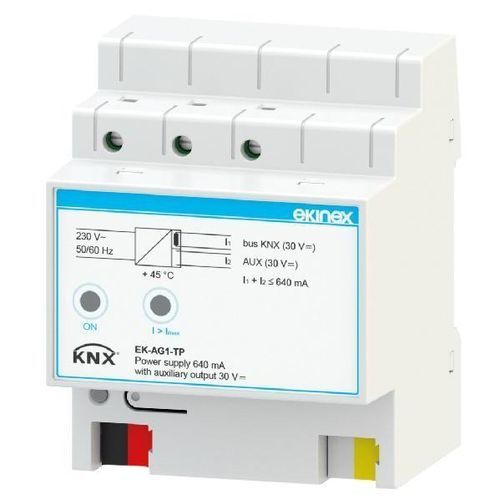

Fonte de alimentação elétrica CA/CC EK-AG1-TP

para trilho DINcom duas saídaspara sistema de controle de edifícios inteligentes

Descrição do produto
A fonte de alimentação de barramento KNX Ekinex 640 mA fornece e monitoriza a tensão de 30 Vdc necessária ao funcionamento do barramento KNX. Uma bobina integrada assegura o desacoplamento entre a fonte de alimentação e a linha de barramento. Numa linha de barramento alimentada por uma unidade de 640 mA podem ser ligados no máximo 64 dispositivos de barramento. A saída está protegida contra sobrecarga e curto-circuito. A versão EK-AG1-TP dispõe de uma saída auxiliar adicional de 30 Vdc que pode ser utilizada como alimentação auxiliar para outros dispositivos que necessitem de tensão SELV (tensão de segurança extra-baixa). A corrente total fornecida pelas duas saídas (linha KNX e alimentação auxiliar) não pode exceder 640 mA. O dispositivo suporta curtas interrupções da tensão da rede (máx. 200 ms).

Dados técnicos

• Tensão de entrada: 230 Vac, 50/60 Hz
• Absorção de potência: 22 W
• Perda: < 3 W
• Tensão de saída (barramento KNX): 30 Vdc
• Tensão de saída (saída auxiliar): 30 Vdc
• Corrente nominal (saída total): 640 mA
• Tempo de reserva: 200 ms

Entrega
A entrega inclui um bloco de bornes para ligação ao barramento e é fornecida com um segundo bloco de bornes para ligação da saída auxiliar.

Funções / Características

• Caixa em plástico
• Ligação à linha de barramento com borne KNX
• Ligação da saída auxiliar com borne dedicado
• Ligação da alimentação 230 Vac com terminais de parafuso
• Classificação climática 3K5 e mecânica 3M2 (segundo EN 50491-2)
• Grau de poluição 2 (segundo IEC 60664-1)
• Classe de segurança II
• Instalação em carril de 35 mm (segundo EN 60715)
• Largura: 4 unidades modulares (1 MU = 18 mm)
• Grau de proteção: IP20 (dispositivo instalado)
• Peso: 165 g

Configuração e comissionamento
O dispositivo não necessita de configuração. Programa de aplicação ETS: APEKAG1TP##.knxprod (## = versão).

Características / Especificações técnicas

• Modelo: EK-AG1-TP
• Marca: Ekinex
• Tensão de entrada: 230 Vac, 50/60 Hz
• Absorção de potência: 22 W
• Perda: < 3 W
• Tensão de saída (barramento KNX): 30 Vdc
• Tensão de saída (saída auxiliar): 30 Vdc
• Corrente nominal (saída total): 640 mA
• Tempo de reserva: 200 ms
• Caixa em plástico
• Borne KNX para ligação ao barramento
• Borne dedicado para saída auxiliar
• Terminais de parafuso para 230 Vac
• Classificação climática: 3K5
• Classificação mecânica: 3M2
• Grau de poluição: 2
• Classe de segurança: II
• Montagem: carril DIN 35 mm (EN 60715)
• Largura: 4 unidades modulares (1 MU = 18 mm)
• Grau de proteção: IP20 (dispositivo instalado)
• Peso: 165 g
