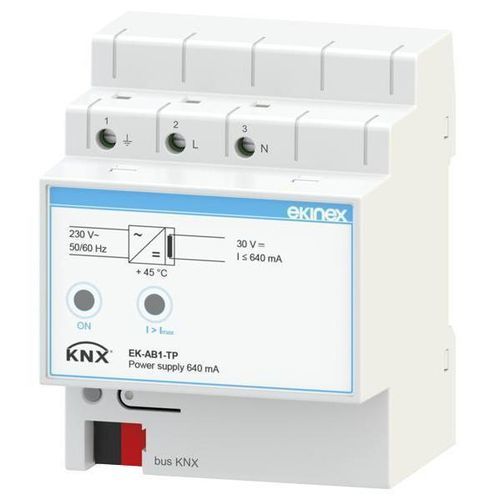

Fonte de alimentação elétrica CA/CC EK-AB1-TP

para trilho DINreguladacom saída simples

Descrição
O Ekinex® EK-AB1-TP é uma fonte de alimentação de barramento KNX de 640 mA que fornece e monitoriza a tensão do barramento de 30 Vdc necessária ao funcionamento KNX. Uma bobina integrada assegura o desacoplamento entre a fonte e a linha do barramento. Numa linha alimentada por uma unidade de 640 mA podem ser ligados até 64 dispositivos KNX. A saída é protegida contra sobrecarga e curto-circuito, garantindo operação estável em instalações de automação predial.

Dados técnicos

• Tensão de entrada: 230 Vac, 50/60 Hz
• Consumo de potência: 22 W
• Perda: < 3 W
• Tensão de saída (barramento KNX): 30 Vdc
• Corrente nominal (saída total): 640 mA
• Tempo de buffer: 200 ms

Entrega
A entrega inclui um bloco de terminais para ligação ao barramento.

Funções / Características

• Caixa em plástico
• Ligação à linha de barramento com bloco de terminais KNX
• Ligação da alimentação 230 Vac com bornes de parafuso
• Classificação climática: 3K5 e classificação mecânica: 3M2 (segundo EN 50491-2)
• Grau de poluição 2 (segundo IEC 60664-1)
• Classe de segurança II
• Instalação em trilho de 35 mm (segundo EN 60715)
• 4 unidades modulares (1 MU = 18 mm)
• Grau de proteção IP20 (dispositivo instalado)
• Peso: 150 g (EK-AB1-TP)

Configuração e comissionamento
O dispositivo não requer configuração. Programa de aplicação ETS: APEKAB1TP##.knxprod (## = release).

Especificações técnicas

• Modelo: EK-AB1-TP
• Tensão de entrada: 230 Vac, 50/60 Hz
• Tensão de saída: 30 Vdc (barramento KNX)
• Corrente nominal de saída: 640 mA
• Consumo de potência: 22 W; Perda < 3 W
• Tempo de buffer: 200 ms
• Instalação: trilho DIN 35 mm; 4 unidades modulares (1 MU = 18 mm)
• Grau de proteção: IP20 (dispositivo instalado)
• Peso: 150 g
