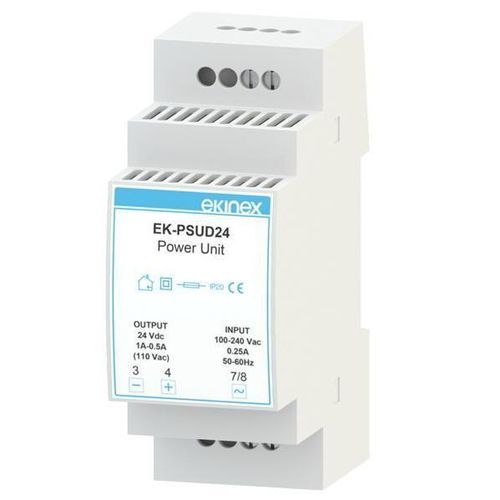

Fonte de alimentação elétrica CA/CC EK-PSUD24

CC/CCpara trilho DINregulada

Descrição
O Ekinex® EK-PSUD24 é uma fonte chaveada compacta para montagem em trilho DIN, com entrada universal e saída ajustável. Aceita 100–240 Vac (50/60 Hz) ou 110–350 Vdc e fornece uma tensão de saída ajustável de 23,3 a 28 Vdc. Montado numa caixa plástica autoextinguível UL94V-0 de 2 módulos, integra proteções térmica, sobrecarga e curto-circuito para operação fiável em quadros eléctricos.

Ligação

• Bornes de parafuso para entrada de rede
• Bornes de parafuso para saídas de carga
• Bornes de parafuso para ajuste da tensão de saída

Dados técnicos

• Tensão de entrada: 100–240 Vac 50/60 Hz ou 110–350 Vdc
• Corrente de entrada: 0,20 A (@115 Vac) / 0,22 A (@230 Vac)
• Protecção de entrada: fusível
• Corrente de saída: até 0,5 A (@115 Vac)
• Hold-up: 7 ms (@115 Vac) / 15 ms (@230 Vac)
• Ripple: < 50 mV rms
• Protecções: térmica, sobrecarga, curto-circuito
• Perda de potência: 4 W (@230 Vac)
• Temperatura de operação: -10 a +60 °C
• Humidade relativa (não condensante): 0–95%
• Grau de protecção: IP20
• Dimensões (LxAxP): 35,5 x 90 x 60 mm
• Peso: 110 g
• Caixa: plástico autoextinguível UL94V-0
• Montagem: trilho DIN 35 mm (2 UM)
• Bornes: bornes de parafuso, cabo máx. 2,5 mm²
• Normas: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014

Funções / Características

• Ajuste da tensão de saída 23,3–28 Vdc através de trim (regulável com chave estrela)
• Formato compacto de 2 módulos para poupança de espaço no quadro
• Adequado para alimentar módulos Ekinex® Delégo EK-DEL-... e outros equipamentos de controlo a 24 Vdc

Configuração e colocação em serviço
Não requer configuração. Ligar entradas e saídas, ajustar tensão se necessário e fixar no trilho DIN de 35 mm.

Especificações técnicas

• Modelo: EK-PSUD24
• Entrada: 100–240 Vac 50/60 Hz ou 110–350 Vdc
• Saída ajustável: 23,3–28 Vdc
• Corrente de saída: até 0,5 A (@115 Vac)
• Corrente de entrada: 0,20 A (@115 Vac) / 0,22 A (@230 Vac)
• Hold-up: 7 ms (@115 Vac) / 15 ms (@230 Vac)
• Ripple: < 50 mV rms
• Protecções: térmica, sobrecarga, curto-circuito; fusível de entrada
• Perda de potência: 4 W (@230 Vac)
• Temperatura de funcionamento: -10 a +60 °C
• Humidade relativa (não condensante): 0–95%
• Formato: 2 unidades modulares (1 UM = 18 mm), montagem em trilho DIN 35 mm
• Caixa: plástico autoextinguível UL94V-0
• Bornes: bornes de parafuso, cabo máx. 2,5 mm²
• Grau de protecção: IP20
• Dimensões: 35,5 x 90 x 60 mm
• Peso: 110 g
• Normas: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
