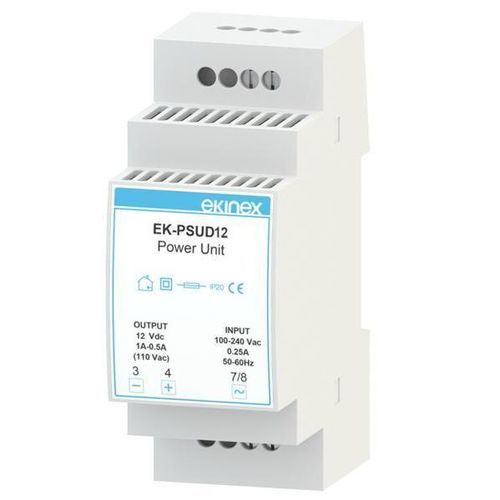

Fonte de alimentação elétrica CA/CC EK-PSUD12

para trilho DINajustávelpara automatismo

Visão geral do produto
O EK-PSUD12 é uma fonte de alimentação comutada para montagem em trilho de 35 mm, com entrada AC/DC de ampla faixa. Fornecido em caixa plástica autoextinguível UL94V-0 de 2 módulos (1 UM = 18 mm), é adequado para instalação em trilhos perfilados de 35 mm (EN 60715). Integra proteções térmica, contra sobrecarga e curto-circuito. A tensão de saída é ajustável por trimmer na faixa de 23,3 a 28 Vdc.

Conexões

• Bornes de parafuso para entrada de rede
• Bornes de parafuso para saídas de carga
• Bornes de parafuso para ajuste da tensão de saída (acesso ao trimmer)

Dados técnicos

• Tensão de entrada: 100–240 Vac (50–60 Hz) ou 110–350 Vdc
• Corrente de entrada: 0,20 A @115 Vac / 0,22 A @230 Vac
• Proteção de entrada: fusível
• Tensão de saída: ajustável 23,3–28 Vdc (ajuste por trimmer)
• Corrente de saída @115 Vac: 0,5 A
• Hold-up time: 15 ms @230 Vac, 7 ms @115 Vac
• Ripple: < 50 mV rms
• Proteções eletrônicas: térmica, sobrecarga, curto-circuito
• Perda de potência: 4 W @230 Vac
• Temperatura de funcionamento: -10 a +60 °C
• Humidade relativa (sem condensação): 0–95%
• Número de unidades modulares: 2 (1 UM = 18 mm)
• Caixa: plástico autoextinguível UL94V-0
• Conexões: bornes de parafuso, cabo máx. 2,5 mm²
• Classe de proteção: IP20
• Dimensões (LxAxP): 35,5 x 90 x 60 mm
• Peso: 110 g
• Normas: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
• Adequado para instalação em trilhos perfilados de 35 mm (EN 60715)

Funções / Características

• Regulação da tensão de saída de 23,3 a 28 Vdc por trimmer (ajustável com chave Phillips)
• Particularmente adequado para alimentar os módulos ekinex Delgo EK-DEL-... para supervisão e controlo de sistemas de automação residencial padrão KNX

Configuração e comissionamento

• Sem necessidade de configuração — o dispositivo está pronto para instalação e ligação

Especificações técnicas

• Título do produto na página: "Switching power supply 230Vac 12Vdc 2A"
• Código de modelo: EK-PSUD12
• Entrada: 100–240 Vac (50–60 Hz) ou 110–350 Vdc
• Corrente de entrada: 0,20 A @115 Vac / 0,22 A @230 Vac
• Proteção de entrada: fusível
• Saída: ajustável 23,3–28 Vdc (trimmer)
• Corrente de saída @115 Vac: 0,5 A
• Hold-up time: 15 ms (@230 Vac) / 7 ms (@115 Vac)
• Ripple < 50 mV rms
• Proteções: térmica, sobrecarga, curto-circuito
• Perda de potência: 4 W @230 Vac
• Temperatura de funcionamento: -10 a +60 °C
• Humidade relativa: 0–95% sem condensação
• Número de unidades modulares: 2 (1 UM = 18 mm)
• Caixa: plástico autoextinguível UL94V-0
• Bornes: bornes de parafuso, cabo máx. 2,5 mm²
• Classe de proteção: IP20
• Dimensões: 35,5 x 90 x 60 mm
• Peso: 110 g
• Normas: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
• Montagem: adequado para trilhos perfilados de 35 mm (EN 60715)
