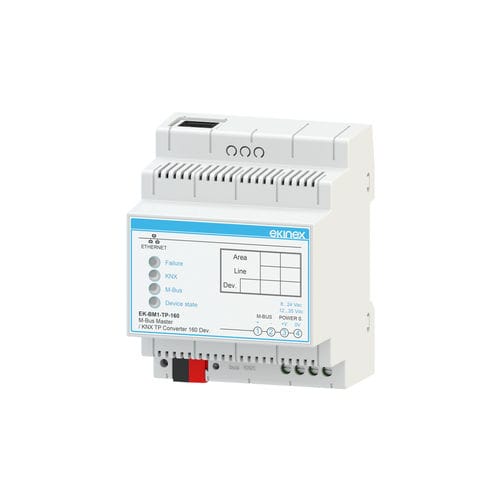

Módulo de interface passarela EK-BM1-TP-20

em trilho DINprotocolo KNXM-Bus

Descrição O Ekinex® M-Bus - KNX Gateway realiza a conversão de protocolo entre uma rede M-Bus e uma rede KNX TP. O dispositivo funciona como mestre M-Bus. Estão disponíveis versões para redes com um número máximo de 20, 40, 80 e 160 dispositivos escravos M-Bus ligados. O dispositivo integra um módulo de comunicação de barramento KNX e é adequado para montagem num trilho DIN de 35 mm; requer uma fonte de alimentação auxiliar. Dados técnicos Alimentação: proveniente da rede M-Bus Consumo a 24 Vcc: 3,5 VA (sem carga); 4, 5, 8 ou 14 VA (respectivamente, com 20, 40, 80 ou 160 dispositivos M-Bus) Comunicação Lado KNX Porta de comunicação KNX TP (par trançado) isolada eletricamente da fonte de alimentação Velocidade de transmissão de 9600 baud Buffer de memória volátil de 1440 bytes para «imagem KNX» Lado M-Bus Porta de comunicação M-Bus (versão com fios, cabo bipolar) Taxa de transmissão selecionável entre 300 e 9600 baud Endereçamento de dispositivos de 1 a 250 Leitura de variáveis através do mapeamento de dispositivos escravos M-Bus Buffer de memória volátil de 1440 bytes para «imagem M-Bus» Configuração Porta de comunicação Ethernet (IEEE 802.3), conector RJ45, categoria mínima do cabo: 5E Fornecimento O fornecimento inclui o dispositivo e os blocos de terminais para ligação ao barramento KNX. Outras informações O M-Bus (Meter-Bus) é um protocolo padrão para a leitura remota de dados recolhidos de contadores de energia térmica, eletricidade, gás e água. O M-Bus está em total conformidade com a norma EN 13757: Sistemas de comunicação para leitura remota de contadores, partes 2 (Camada física e de ligação) e 3 (Camada de aplicação).
