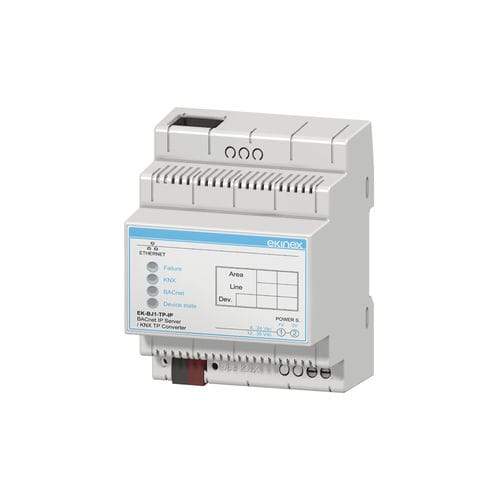

Módulo de interface passarela EK-BJ1-TP-IP

em trilho DINprotocolo KNXIP

Dispositivo que funciona como gateway (conversão de protocolo) entre uma rede IP BACnet em linha Ethernet e uma rede KNX (TP). Função de servidor na rede IP BACnet. Montagem na placa de distribuição em calha EN 60715 (4 unidades modulares, cada uma de 18 mm). Para ser utilizado em instalações KNX para automação residencial e predial. Porta de comunicação Ethernet (IEEE 802.3), conector RJ45, pelo menos categoria de cabo 5E Comunicação BACnet Troca de registro BACnet Memória de suporte volátil com �BACnet image� buffer de 1440 bytes KNX TP (par trançado) porta de comunicação baud 9600, isolado eletricamente da fonte de alimentação Memória de suporte volátil com �image KNX� buffer de 1440 bytes Dispositivo KNX com função gateway (conversão de protocolo) entre uma rede BACnet (MS/TP sobre RS485 serial rede ou IP sobre Ethernet) com função Slave e um Rede TP KNX sobre um cabo de comunicação de par trançado. Aplicação ideal na integração de equipamentos KNX numa rede KNX TP Sistema de automação baseado em BACnet para residências e prédios A BACnet IP-MS/TP slave ekinex® EK-BJ1-TP-IP/EKBJ1-TP-MSTP gateway é uma unidade modular KNX para painel de montagem. Ele permite a troca de informações com um dispositivo mestre sobre uma série diferencial RS485 ou Rede Ethernet através do protocolo BACnet. A ekinex o portal age como escravo da BACnet. As informações trocadas através da rede BACnet são actualizadas através a rede KNX por meio de um par torcido (TP) cabo de comunicação. O dispositivo gere um fluxo de dados bidireccional: a BACnet registros podem ser lidos ciclicamente e seu valor enviado como um objecto de comunicação sobre a rede KNX TP através de uma comunicação multicast para um grupo configurado endereços.
