Fonte de alimentação elétrica CA/CC EK-AH1-TP
para trilho DINreguladacom duas saídas

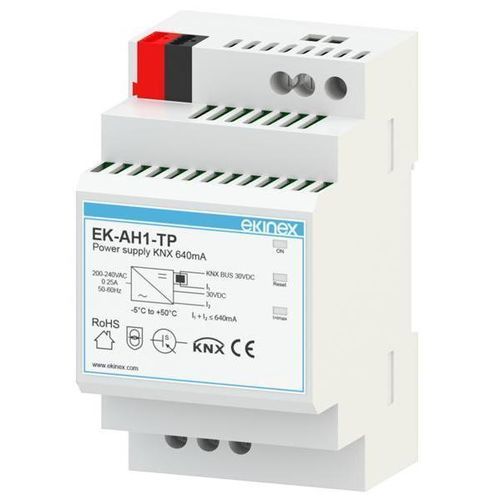

Fonte de alimentação elétrica CA/CC - EK-AH1-TP - ekinex® - para trilho DIN / regulada / com duas saídas
Fonte de alimentação elétrica CA/CC - EK-AH1-TP - ekinex® - para trilho DIN / regulada / com duas saídas
Guardar nos favoritos
Comparar
Mais informações no site da ekinex®

Características

Tipo
CA/CC
Instalação
para trilho DIN
Saída
com duas saídas, regulada
Aplicações
para sistema de controle de edifícios inteligentes
Outras caraterísticas
protocolo KNX, de segurança
Tensão de entrada

MÁX: 230 V

MÍN: 200 V

Tensão de saída

MÁX: 31,5 V

MÍN: 28,5 V

Corrente

0,64 A

Potência

20 W

Descrição

Descrição
O Ekinex® EK-AH1-TP é uma fonte de alimentação para barramento KNX que gera e monitoriza os 30 Vdc necessários às instalações KNX. Incorpora uma bobina de desacoplamento entre a fonte e a linha de barramento e fornece proteção contra sobretensão, sobrecorrente e curto-circuito. Existe uma saída auxiliar adicional de 30 Vdc para alimentar outros dispositivos SELV. A corrente total disponível nas saídas (barramento + auxiliar) é limitada a 640 mA. O equipamento suporta curtas interrupções da rede elétrica.

Dados técnicos
  • Tensão de alimentação: 200–230 Vac, 50/60 Hz
  • Consumo: 20 W
  • Perdas: < 3 W
  • Tensão no barramento: 30 Vdc ±5% (SELV)
  • Tensão saída auxiliar: 30 Vdc
  • Corrente nominal (saídas totais): 640 mA
  • Tempo de buffer: 200 ms

Alimentação
Terminal para ligação direta à linha KNX incluído.

Funções / Características
  • Gaveta/plástico de construção
  • Ligação ao barramento via terminal KNX
  • Ligação de alimentação auxiliar via terminais de parafuso dedicados
  • Entrada de alimentação via terminais de parafuso
  • Grau de proteção: IP20 (equipamento instalado)
  • Classe climática: 3K5; Classe mecânica: 3M2 (EN 50491-2)
  • Grau de poluição 2 (IEC 60664-1)
  • Classe de segurança II
  • Montagem em trilho DIN de 35 mm (EN 60715)
  • Largura: 3 módulos (1 UM = 18 mm)
  • Peso: 195 g

Configuração e colocação em serviço
Não é necessária qualquer configuração do dispositivo. Programa ETS: APEKAB1TP##.knxprod (## = release).

Especificações técnicas
  • Modelo: EK-AH1-TP
  • Marca: Ekinex
  • Tensão de alimentação: 200–230 Vac, 50/60 Hz
  • Consumo: 20 W
  • Perdas: < 3 W
  • Tensão barramento: 30 Vdc ±5% (SELV)
  • Tensão saída auxiliar: 30 Vdc
  • Corrente nominal (saídas totais): 640 mA
  • Proteções: sobretensão, sobrecorrente, curto-circuito
  • Tempo de buffer: 200 ms
  • Grau de proteção: IP20 (instalado)
  • Classe climática: 3K5; Classe mecânica: 3M2 (EN 50491-2)
  • Grau de poluição: 2 (IEC 60664-1)
  • Classe de segurança: II
  • Montagem: trilho DIN 35 mm (EN 60715)
  • Largura: 3 módulos (1 UM = 18 mm)
  • Peso: 195 g
  • Programa ETS: APEKAB1TP##.knxprod
